CR5249_9V2A适配器副边方案

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2021-11-05
　　CR5249是一款高性能副边检测控制的PWM开关，DP8封装，内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用频率抖动和软驱动技术以达到更好的EM性能，零工作噪声。芯片内置软启动，可减小 MOSFET开关应力，另有OCP、SCP、OTP、OVP自动恢复等�；すδ堋�
　　
　　CR5249 芯片特性：　　
　　● CR5249 是 DIP8 封装的新型反激功率开关　　
　　● 内置软启动，减小 MOSFET 的应力，内置斜坡补偿电路；　　
　　● 65kHz 开关频率，具有频率抖动功能，使其具有良好的 EMI 特性；　　
　　● 264VAC 输入待机功耗:<75mW；　　
　　● 具有“软启动、OCP、SCP、OTP、OVP 自动恢复等�；すδ�；　　
　　● 电路结构简单、较少的外围元器件，适用于小功率 AC/DC 电源适配器、充电器�！　�
　　● 能效满足 DOE Ⅵ 和 CoC V5_T2 要求。
　　
　　一、方案概述　　
　　■ PCBA尺寸：66*39*24mm　　
　　■ AC264V待机功耗仅为70mW　　
　　■ 全电压输入时平均效率>86%　　
　　■ 变压器，采用了EE19W加厚磁芯　　
　　■ 具有良好的动态负载能力　　
　　■ 具有“软启动、OCP、SCP、OVP、OTP自动恢复”等多种�；すδ堋�
　　

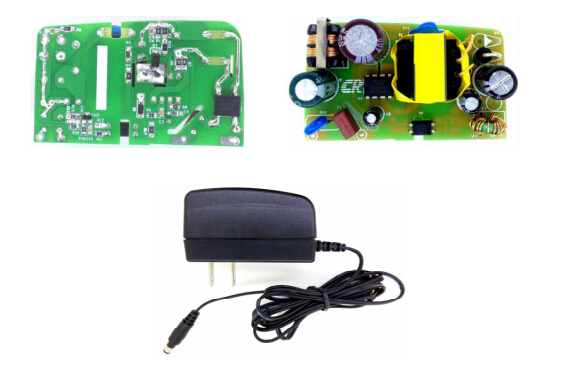

　　二、PCB及DEMO实物图

　　

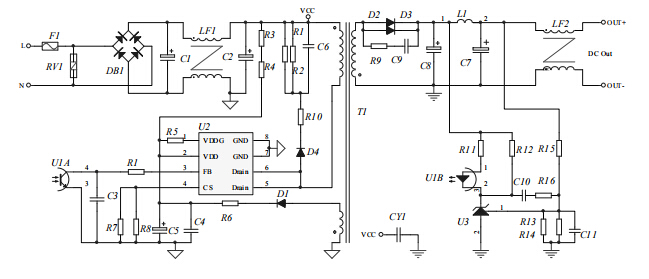

　　三、原理图
　　
　　四、主要测试参数
待机功耗 <70mW
平均效率 >86%
恒压精度 ±1%
纹波 <80mV
启动时间 <2.4S
　　

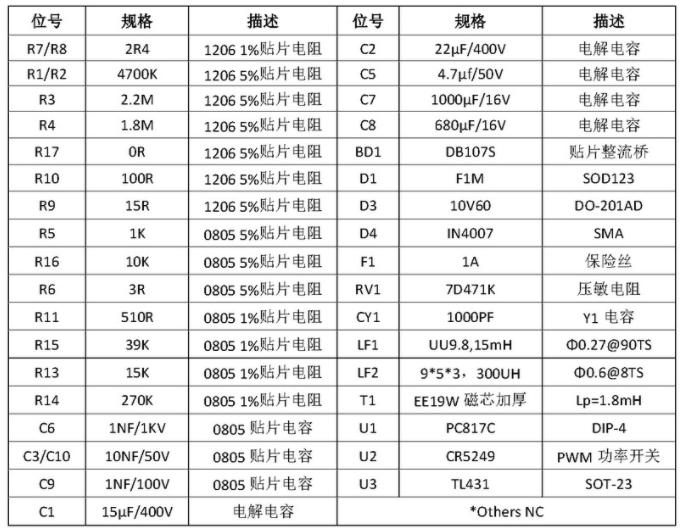

　　五、BOM表
　　
　　CR5249_9V2A适配器副边方案，内置多种�；すδ芎陀乓斓男阅�，待机功耗<70mW，平均效率>86%，满足“COC_V5_T2” 能效标准，在中小规模电源变换器中极具竞争力，更多CR5249_9V2A，CR5249_12V1.5A应用资料请向启辰微代理骊微电子申请。>>
