CR6249_12V1.5A电源适配器方案

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2021-10-22
　　CR6249_12V1.5A电源适配器方案适用于宽输入电压范围，输出功率 18W，恒压恒流输出，控制 IC 采用CR6249，多模式控制的效率均衡技术，优化芯片系统待机功耗和提升效率，具有低成本，高可靠性，且供货稳定，让你无后顾之忧。

　　
　　CR6249 芯片特性：　　

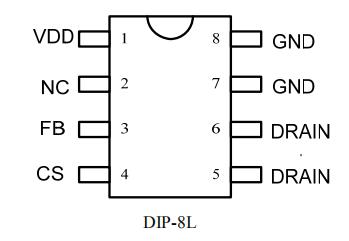

　　● CR6249是 DIP8 封装的新型反激功率开关；　　
　　● 内置软启动，减小 MOSFET 的应力，内置斜坡补偿电路；　　
　　● 具有频率抖动功能，使其具有良好的 EMI 特性；　　
　　● 264VAC 输入待机功耗:<75mW；　　
　　● 具有“软启动、OCP、SCP、OTP、OVP 自动恢复等�；すδ埽弧　�
　　● 无需光耦和 TL431,电路结构简单、较少的外围元器件，适用于小功率 AC/DC 电源适配器、充电器;　　
　　● 能效满足 DOE Ⅵ 和 CoC V5_T2 要求。
　　
　　一、方案概述　　
　　1、PCBA尺寸：65*40*24mm。　　
　　2、AC264V待机功耗仅为72mW�！　�
　　3、全电压输入时平均效率>85.88%，满足“COC_V5_T2” 能效标准�！　�
　　4、具有良好的动态负载能力�！　�
　　5、具有“软启动、OCP、SCP、OVP、OTP6、自动恢复”等多种�；すδ��！　�
　　6、变压器，采用了EE19W加厚磁芯（PC40材质）。
　　

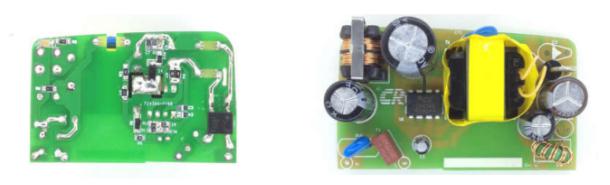

　　二、PCB及DEMO实物图
　　

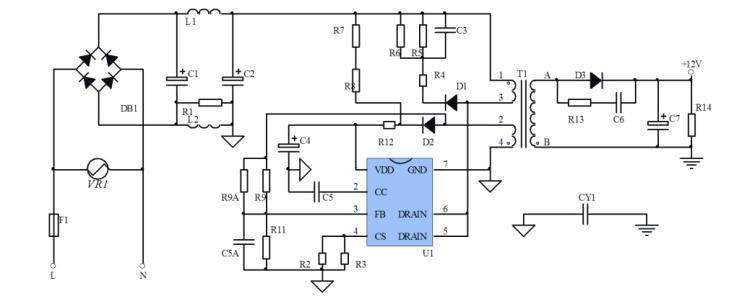

　　三、电路原理图
　　

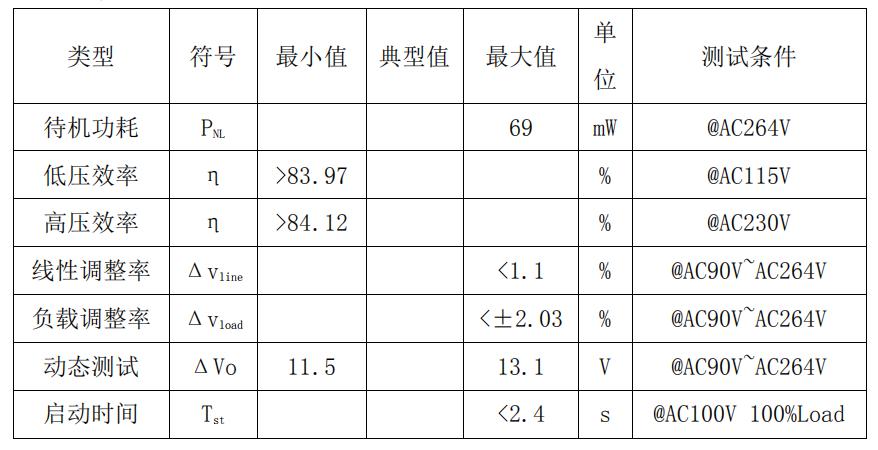

　　四、整机参数
　　

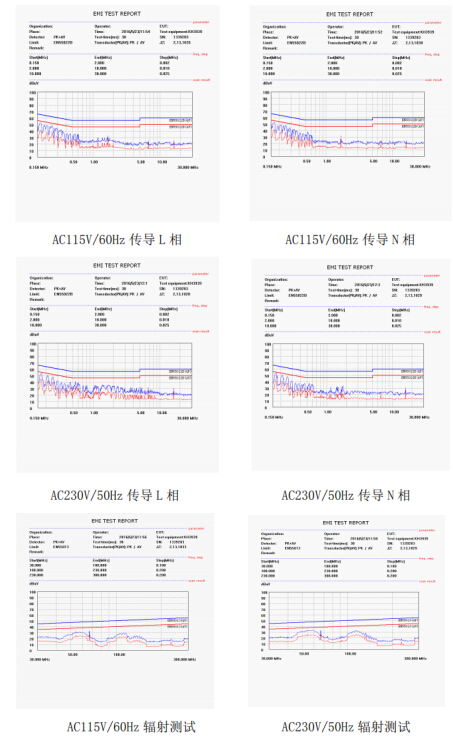

　　五、EMI测试　　
　　输入：AC115V-60HZ/230V-50Hz；输出负载 50W 8Ω大功率电阻
　　
　　CR6249电源适配器方案采用原边控制方式，无需要 TL431 和光耦，全电压实现12V1.5A输出，待机功耗仅为72mW；全电压输入时平均效率>85.88%；拥有多种功能和�；ぬ匦裕哂懈叩目煽啃�，更多CR6249_12V1.5A相关产品手册、电路原理图及BOM、变压器、 EMI测试数据等资料，请向骊微电子申请。>>
