CR5244 5V2.4A小功率充电器、适配器方案

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2021-10-15
　　CR5244是一款采用内置高压功率 MOSFET，具有优化的图腾驱动电路以及电流模式PWM控制器，适用于待机功耗〈100mW的小功率AC/DC电源适配器、充电器电源。下面一起了解下基于CR5244的宽输入电压范围，输出功率12W，5V2.4A小功率充电器、适配器方案。

　　

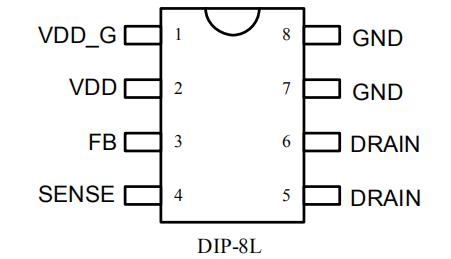

　　CR5244芯片特性　　
　　■ CR5244是采用内置600V高压功率 MOSFET，反激式PWM功率开关;　　
　　■ 内置软启动，减小 MOSFET的应力，内置斜坡补偿电路　　
　　■ 65kHz开关频率,具有频率抖动功能，使其具有良好的EMI特性　　
　　■ 全电压输入范围，待机功耗：＜100mW　　
　　■ 输出接18AWG 1.5米，四点平均效率：>79.94%，满足“能源之星V2.0-VI级能效”　　
　　■ 具有“软启动、OCP、SCP、0TP、OVP自动恢复等保护功能；　　
　　■ 电路结构简单、较少的外围元器件，适用于小功率AC/DC电源适配器、充电器。
　　
　　一、方案概述　　
　　1、PCBA尺寸：65mm×38m　　

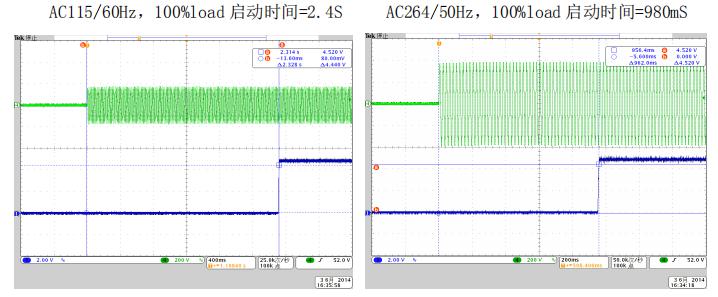

　　2、AC90V满足启动时间的条件下，实现AC264V待机功耗〈100mW；　　
　　3、全电压输入时平均效率>79.94%；满足“能源之星V2.0VI级能效”标准；　　
　　4、具有“软启动、OCP、SCP、0TP、OP自动恢复”等多种�；すδ��！　�
　　5、由振荡电路产生的频率抖动，可以改善EMI特性。　　
　　6、变压器采用了EF20磁芯(PC40材质)。
　　

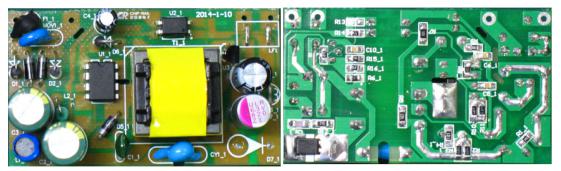

　　二、PCB及DEMO实物图
　　

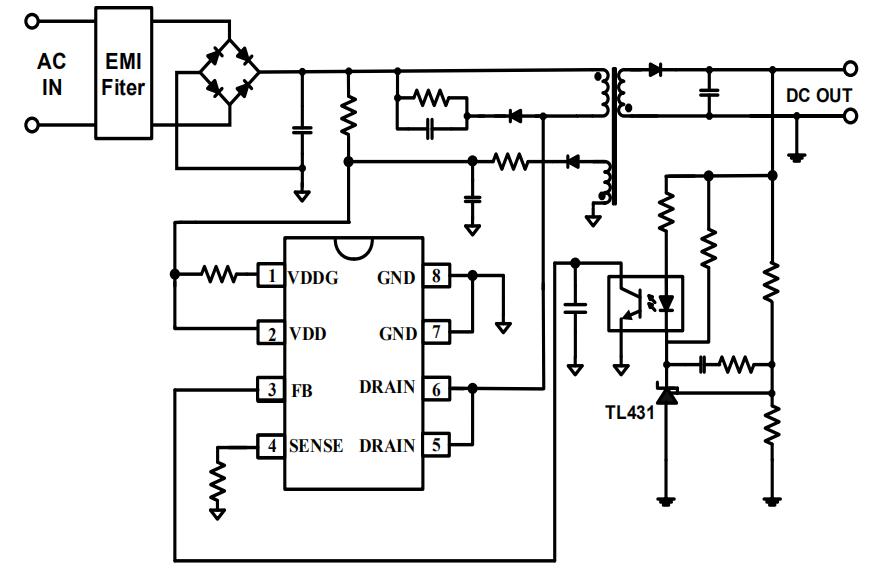

　　三、5V2.4A电路原理图
　　
　　CR5244在重载或中等负载时，工作在PWM模式,频率为65KHz。当负载逐渐减小时，振荡器的工作频率逐渐降低，最后稳定在22KHz左右。在空载和轻载时，电路采用间歇模式，有效的降低了待机功耗。

　　
　　CR5244小功率充电器、适配器方案输入90-264V AC，输出5V 2. 4A，待机功耗〈100mW，平均效率>79.94%，满足“能源之星V2.0VI级能效”标准，在应用中可替代昂宝OB2358、OB2358P等，更多CR5244 5V2.4A小功率充电器、适配器方案产品手册、测试数据、变压器规格及BOM表清单请向骊微电子申请。>>
