当前位置： 电源ic > 方案案例 > 充电器/适配器方案 > CR5218SC_5V1A适配器方案

CR5218SC_5V1A适配器方案

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2021-11-26
　　CR5218 是一款高性能隔离型VCC自供电、内置高压启动电阻、内置高压BJT、<75mW低待机功耗、谷低导通PSR模式开关芯片。适用于12W以内的全电压范围离线开关电源，能满足能效六级标准要求。
　　
　　CR5218SC芯片特性：　　
　　● 内置快速启动，省启动电阻，内置自供电功能，省供电二极管　　
　　● 原边检测拓扑结构，无需光耦和 TL431　　
　　● 全电压范围内高精度恒压和恒流输出，可编程 CC/CV 模式控制　　
　　● 采用多模式控制的效率均衡技术　　
　　● 内置输出线电压补偿功能　　
　　● 内置初级电感量偏差补偿功能　　
　　● 内置全电压功率自适应补偿功能　　
　　● 内置过温度�；すδ堋　�
　　● 内置 FB 开路和短路保护功能　　
　　● 内置前沿消隐,逐周期过流�；ぁ　�
　　● 高功率密度封装，四引脚散热
　　
　　一、方案概述　　
　　■ 输入电压：90~264Vac　　
　　■ 输出规格：5V/1.0A　　
　　■ 平均效率：>73.7%　　
　　■ 待机功耗：<75mW　　
　　■ PCBA尺寸：57.7mm×29.6mm　　
　　■ �；すδ芷肴壕哂�“软启动、OCP、SCP、OTP、OVP自动恢复”等多种�；すδ�；由振荡电路产生的频率抖动，可以改善EMI特性。
　　

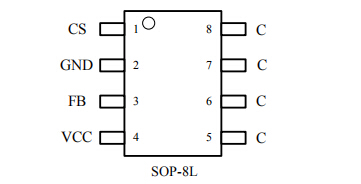

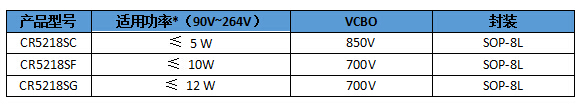

　　二、封装及应用功率

　　

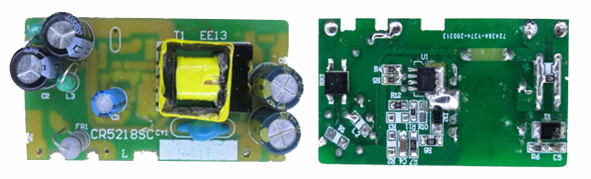

　　三、DEMO实物图
　　

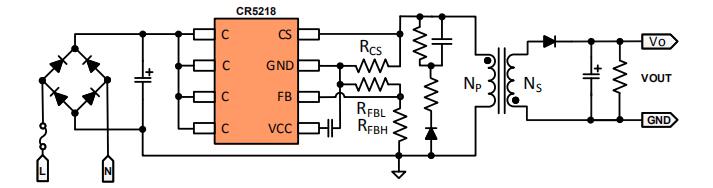

　　双绕组自供电应用
　　

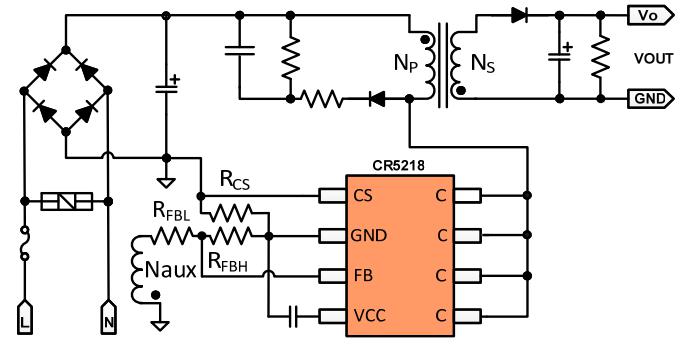

　　三绕组自供电应用
　　

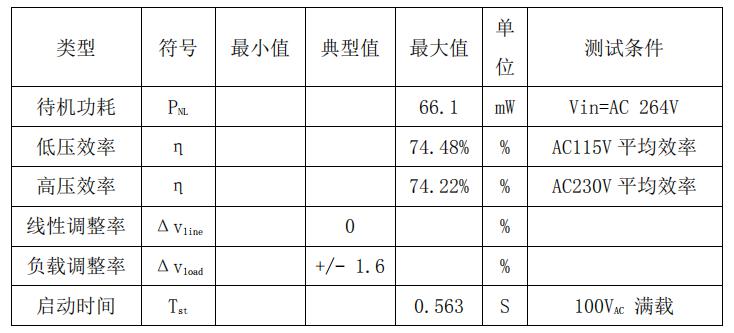

　　四、CR5218SC_5V1A整机参数
　　
　　五、EMI 评估测试　　

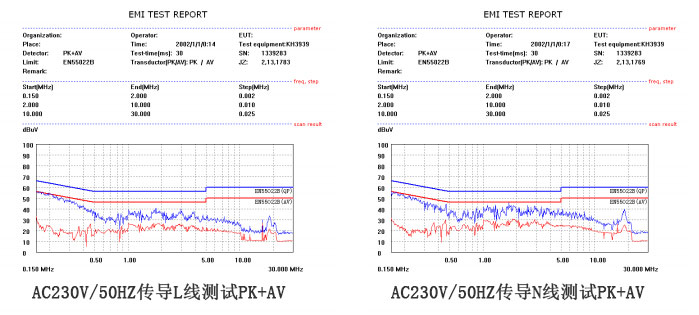

　　输入：230VAC50Hz 输出电流：1A 负载类型：电阻
　　

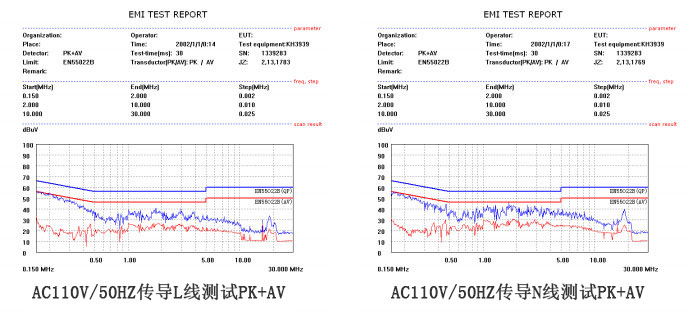

　　输入：110VAC50Hz 输出电流：1A 负载类型：电阻
　　
　　CR5218绕组自供电芯片采用多模式控制的效率均衡技术，减少芯片系统待机功耗和提升效率，待机功耗：<75mW，平均效率：>73%，CR5218SC_5V1A兼容OB25133，CR5218SF_5V2A兼容OB3669E/LP3668/LP3669，CR5218SG_12V1A兼容LP3668/LP3669，满足能源之星EPS 2.0版六级能效标准。
