当前位置： 电源ic > 方案案例 > 充电器/适配器方案 > PN8163_48V高性能POE电源方案

PN8163_48V高性能POE电源方案

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2021-11-20
　　近几年，随着网络设备的不断普及，POE 供电的需求也日益增长，对PoE电源的功率，效率及兼容性也提出了严峻的要求，PN8163具有兼容性强、集成度高、外围精简等特点，能为客户在产品设计、研发等方面节省更多的成本。
　　
　　一、方案概述　　
　　■ 输入电压：90~264Vac　　
　　■ 输出功率：16.8W　　
　　■ 输出规格：48V/0.35A　　

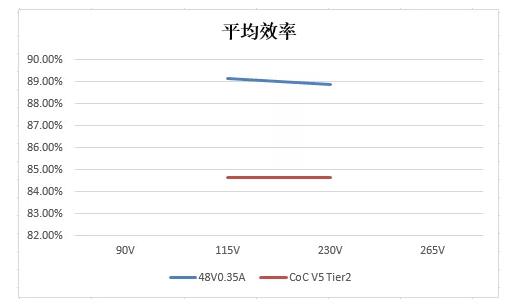

　　■ 平均效率：>84.63%　　
　　■ PCBA尺寸：79.0mm*39.0mm*20.0mm　　
　　■ 保护功能齐全：输出过压�；ず笏�，输出短路、输出过流、VDD过压、DMG上电阻开路短路、肖特基短路、过温等�；ず笞远仄�。
　　

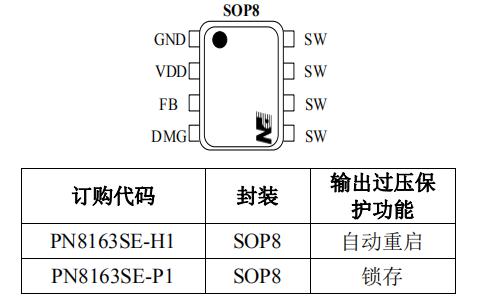

　　二、封装及脚位配置图
　　
　　PN8163内部集成了准谐振工作模式的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。
　　

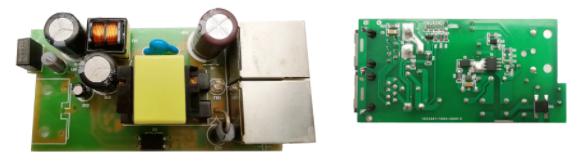

　　三、DEMO实物图
　　

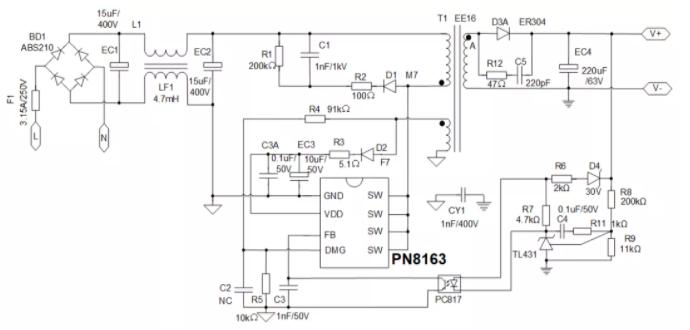

　　四、典型应用图
　　
　　五、方案亮点　　
　　1、外围精简：集成智能功率MOSFET，节省启动电阻、CS侦测电阻；　　
　　2、输出过压后锁死：可满足GB4943.1-2011标准对输出电压高于42.4V的电源故障重复电压严苛要求；　　
　　3、内置线电压OCP补偿：根据市电自动调整内部峰值电流参考，全电压范围OCP精度在10%以内；　　
　　4、安全距离充足：单边drain叠层封装，高低压引脚分开，爬电距离充足，并利于散热；　　
　　5、内置输入欠压�；ぃ�通过DMG监控市电，防止市低压工作导致电源异常；　　
　　6、负载自适应谷底开通技术：提高效率并可改善系统全负载段EMC性能。

　　
　　PN8163高性能poe电源方案，输出规格：48V/0.35A，平均效率：>84.63%，具有外围精简、输出过压后锁死、OCP点精准等特点，可为POE高清摄像机、无线路由、网络电话机等设备安全可靠运行保驾护航，更多PN8163产品手册及应用资料可向我们申请。>>
