在市场上5V2A的电源适配器/充电器因其功能齐全，性能稳定得到了广泛的应用，AC-DC开关电源IC芯片，主要采用原边反馈和次级反馈拓扑结构，被应用于开关电源适配器、电池充电器和机顶盒电源供电，骊微电子推荐一款适合于5V2A电源适配方案芯片PN8370M+PN8306M，方案拥有外围极简、高可靠性、超低待机、高效率等优点，备受工程师们青睐！
PN8370M该芯片为原边反馈工作模式，可省略光耦和TL431，节约成本，内置650V高雪崩能力智能功率MOSFET比较耐压，用于高性能、外围元器件精简的充电器、适配器和内置电源。
PN8306M包括同步整流控制器及N型功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管，PN8306内置电压降极低的功率MOSFET以提高电流输出能力，提升转换效率并降低芯片温度，使得系统效率可以满足6级能效标准，并留有足够裕量。

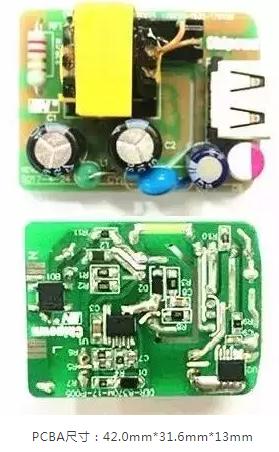

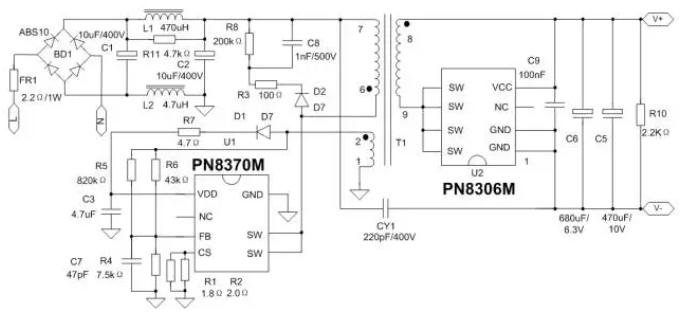

5v2a电源适配器电路图：
5v2a充电器芯片方案亮点：
一、外围简洁（节省8颗元件）：PN8370M节省2颗启动电阻；PN8306M独特控制技术可实现零外围工作，节省传统SR方案的供电RC滤波，SW侦测电阻，RT电阻，RC吸收等6颗元件�！ �
二、高可靠性
1.方案三道防线，实现SR与PSR零直通风险；
2.芯片HBM ESD大于4kV，latchup电流大于400mA，显著提高系统安规能力，接触静电高达15kV；
3.PSR与SR匹配工作，彻底避免小载采样冲突，异常工况下，SR做好配角，PSR主导所有异常�；��！ �
三、低待机功耗：PN8370M内置高压启动，可轻松实现50mW待机功耗。
