当前位置： 电源ic > 方案案例 > 充电器/适配器方案 > PN8370M+PN8305L小体积开关电源5v2a方案

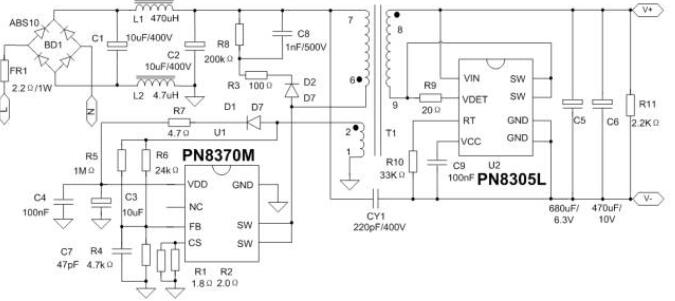

PN8370M+PN8305L小体积开关电源5v2a方案

字号：T|T
文章出处：骊微电子责任编辑：admin人气：-发表时间：2019-05-24
　　PN8370M+PN8305L 六级能效小体积开关电源5v2a方案，该5v2a电源方案拥有低待机、高效率、小体积、高可靠性等优点。
　　
　　PN8370M集成超低待机功耗准谐振原边控制器及690V高雪崩能力智能功率MOSFET，用于高性能、外围元器件精简的充电器、适配器和内置电源。
　　
　　PN8305L包括同步整流控制器及N型功率MOSFET，用于在高性能反激系统中替代次级整流肖特基二极管。PN8305L内置13 mohm 55V Trench MOSFET以提高电流输出能力，提升转换效率并降低芯片温度。

　　
　　PN8370M+PN8305L 5v2a充电芯片方案特性：　　
　　PCBA尺寸：42.0mm*31.6mm*13mm板上高度(小体积)　　
　　输入电压：90~265Vac全电压　　
　　输出功率：10W
　　平均效率：＞78.7％，满足六级能效要求(高效率)　　
　　待机功耗：＜50mW，Vin=264Vac(低待机)　　
　　PN8305L双供电全工作状态无直通风险(高可靠性)拥有输出短路�；�，输出过流�；ぃ涑銮费贡；�(PCB端3.1V以下，VDD过压�；�，FB分压电阻开路短路�；ぃ约暗缌骷觳獾缱鑂cs开短路�；�，过温保护(�；すδ芷肴�)
　　
　　
