基于PN8390+PN8308M高性能12V2A适配器电源方案
字号：T|T
一、12v2a适配器方案特性
PCBA尺寸：64.5mm*35mm*20mm
输入电压：90Vac~297Vac,47~63Hz
输出规格：12V/2A
平均效率：≥86.8%
待机功耗：<71mW
拥有输出短路保护，输出过压�；�，输出过流�；ぃ琕DD过压�；ぃ珹C电压欠压保护及开环�；�，以及过温�；�。
二、封装及脚位配置图
PN8390 集成超低待机功耗准谐振原边控制器及 650V 高雪崩能力智能功率 MOSFET，用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8390 为原边反馈工作模式，可省略光耦和 TL431，支持 CCM、DCM 和 QR 等多种工作模式。内置高压启动电路，可实现系统空载待机损耗（230VAC）小于 50mW。在恒压模式，采用准谐振、多模式技术共同提高效率并消除音频噪声，使得系统满足 6 级能效标准，而特有频率抖动技术可实现较好的EMI 特性；
PN8308M 包括同步整流控制器及 N 型功率 MOSFET，用于在高性能 AC/DC 反激系统中替代次级整流肖特基二极管。内置电压降极低的功率 MOSFET 以提高电流输出能力，提升转换效率，使得系统效率可以轻松满足 6 级能效的标准，并留有足够的裕量。PN8308M 集成了极为全面的辅助功能，包含输出欠压�；ぁ⒆钚〉纪ㄊ奔涞裙δ�。

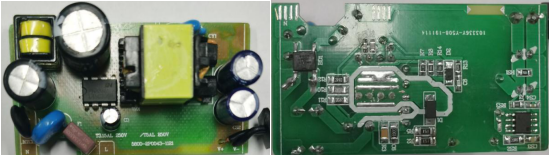

三、PCB及DEMO实物图

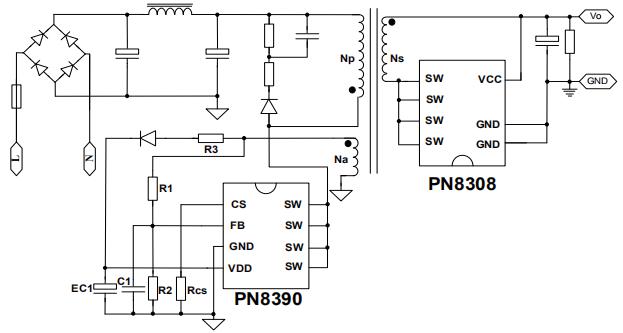

四、方案典型应用图

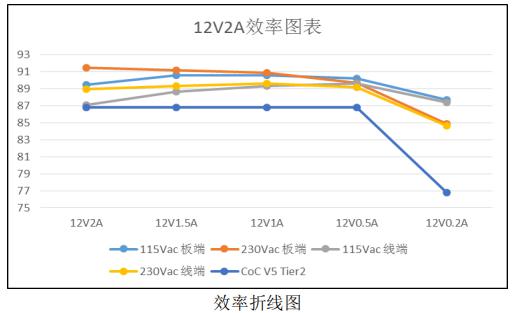

五、12v2a适配器电源方案效率检测

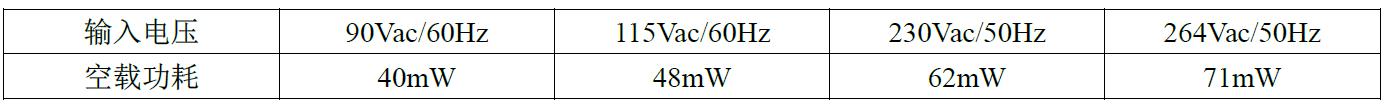

六、12v2a适配器方案待机功耗
PN8390+PN8308M高性能12V2A适配器电源方案亮点：
■ 高效率——#22 线端轻松满足 CoC V5 Tier2 能效要求，无散热器设计;
■ 低成本——PCB 单面板设计，精简的 PSR 方案，器件数量少;
■ 高性能——极为全面的智能�；すδ�，包含逐周期过流�；�、过压�；�、开环保护、过温�；ぁ⑹涑龆搪繁；ず� CS 开/短路�；さ�，同时还集成 AC 电压欠压保护功能;
12V2A 高性能低成本小体积适配器方案，满载效率大于86.8%，载待机功耗低于71mW，拥有输出短路�；�，输出过压�；ぃ涑龉鞅；�，VDD过压保护，AC电压欠压�；ぜ翱繁；�，以及过温�；�，满足适配器的需求，更多12v2a电源适配器方案相关了原理图，电源输入输岀规格，BOM表可向骊微电子申请。。。
