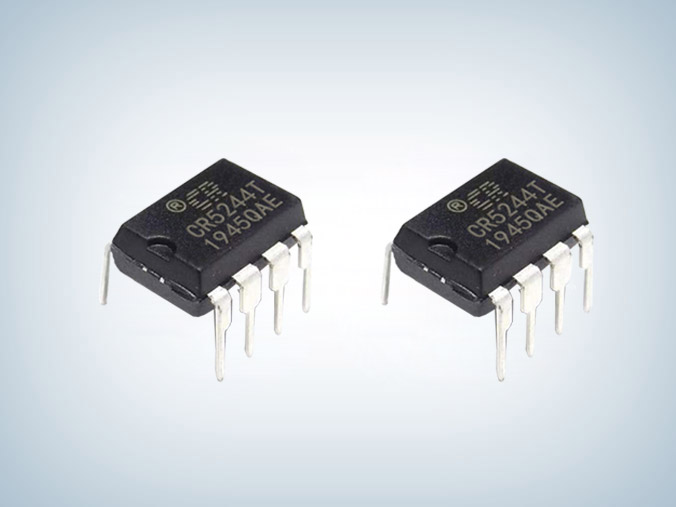

CR5244是一款高性能的电流控制型 PWM 开关，全电压范围内待机功耗小于 75mW，满足能效六标准。为了减少待机功耗和提升效率，CR5244电流型pwm控制ic集成了多种工作模式。随着负载的变化，CR5244 可以工作在三种不同的模式，并且每种模式都做了优化。当负载很重时，系统工作在传统的 PWM（脉冲宽度调制）模式。当负载变轻时，系统进入 PFM（脉冲频率调制）模式。在 PFM 模式下，随着负载的逐渐变轻，开关频率也逐渐的减小。
CR5244 中独有的频率变换模块可以使开关频率平滑降低而不产生噪声。由于频率的降低，开关损耗也被有效的减小了。当负载继续降低而低于某一设定值时，系统进入 PSM（跳频调制）模式。在 PSM 模式下，一些开关周期被跳过，这些周期内开关管完全关断，因此这种模式可进一步降低待机功耗。在上述的三种工作模式下，都集成了频率抖动功能，来提升系统的 EMI特性。
CR5244电流型pwm控制ic还集成了最大输出功率动态补偿�？椋佣Ｖは低吃谌缪菇涣魇淙敕段В�90V~264V）内最大输出功率点恒定。
CR5244 集成了多种功能和�；ぬ匦�，包括欠压锁定（UVLO），VDD 过压�；ぃ∣VP），软启动，过温保护（OTP），逐周期电流限制（OCP），过载保护（OLP），SENSE 引脚悬空�；ぃ珿ATE 端箝位，前沿消隐等。
CR5244电流型pwm控制ic主要特点
■ 全电压范围待机低于75mW
■ 满足能效六级标准
■ PSM模式降低待机功耗
■ 内置软启动
■ 良好的EMI特性
■ 零噪声工作
■ 典型65kHz开关频率
■ 电流模式控制
■ 内置斜坡补偿
■ 内置前沿消隐
■ 启动电流和工作电流低
■ VDD端过压�；ぁ �
■ 过载保护
■ 逐周期过流�；ぁ �
■ 过温�；ぁ �
■ 输出整流二极管短路�；ぁ �
■ DIP-8L绿色封装

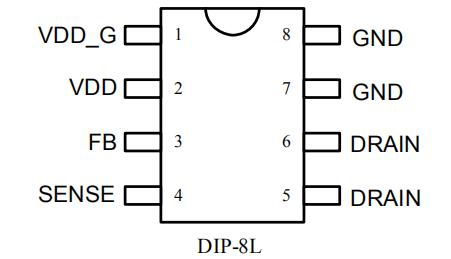

引脚功能描述
| 引脚序号 | 符号 | 描述 |
| 1 | VDDG | 内部 GATE 驱动电源。 |
| 2 | VDD | IC 供电引脚。该引脚为芯片的正常工作提供电压 |
| 3 | FB | 电压反馈引脚。通过外接光耦到该引脚来进行环路调节。PWM的占空比由该引脚的电压和第四引脚的电流检测电压共同决定。 |
| 4 | SENSE | SENSE 电阻引脚。 |
| 5/6 | DRAIN | HV MOSFET 漏端引脚。 |
| 7/8 | GND | 地线引脚。 |
典型功率

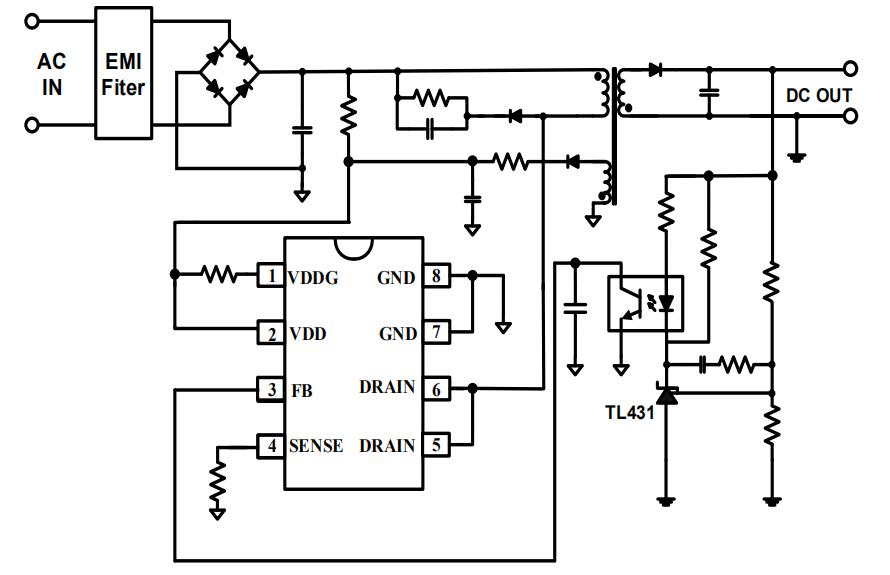

典型应用电路图
CR5244应用领域
■ 电源适配器
■ 开放式电源
■ 数码相机和摄像机电源
■ 电脑和服务器辅助电源
■ 机顶盒电源
■ 掌上电脑电源
CR5244 15W电流型pwm控制ic是高性能电流模式 PWM 开关，全电压范围待机低于75mW，广泛应用于小功率充电器、适配器等领域，典型应用功率12-15W，在实际应用中CR5244可替代OB2358、OB2358P等芯片，更多相关产品手册及应用资料请向骊微电子申请。>>
