电源芯片CR6247采用SOP-7L封装，典型应用功率≤6W，是一款高性能原边检测控制的 PWM 开关，待机功耗小于 75mW。启臣微CR6247内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中 CC/CV 输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围（90V~264V）内输出恒定的功率。它采用原边控制方式，因此不需要 TL431 和光耦。
CR6247集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD 过压保护（OVP），软启动，过温�；ぃ∣TP），逐周期电流限制（OCP），CS 引脚悬空�；�，输出短路�；�，内置前沿消隐电路，输出整流二极管短路�；さ缏罚涑龉贡；さ缏�。而且内置所有 PIN 脚悬空�；すδ�，使得芯片具有更高的可靠性。
CR6247芯片特点
⚫ 待机功耗低于75mW
⚫ 原边检测拓扑结构，无需光耦和TL431
⚫ 全电压范围内高精度恒压和恒流输出
⚫ 可编程CC/CV模式控制
⚫ 采用多模式控制的效率均衡技术
⚫ 高能效QR控制模式
⚫ 内置输出线电压补偿功能
⚫ 内置初级电感量偏差补偿功能
⚫ 内置全电压功率自适应补偿功能
⚫ 动态负载响应功能
⚫ 内置过温度保护功能
⚫ 内置输出短路保护功能
⚫ 内置前沿消隐
⚫ 启动电流和工作电流低
⚫ VDD端过压�；ず颓槐；ぁ �
⚫ 逐周期过流�；ぁ �
⚫ 内置输出整流二极管短路保护
⚫ 内置输出过压保护功能
⚫ 内置所有PIN脚悬空�；すδ堋 �
⚫ SOP-7L绿色封装

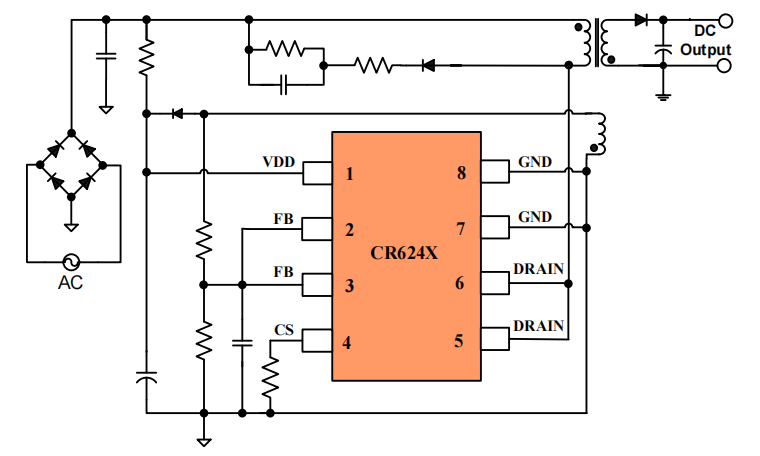

典型应用电路图
应用领域
⚫ 小功率电源适配器
⚫ 蜂窝电话充电器
⚫ 数码电源充电器
⚫ 电脑和服务器辅助电源
⚫ 替代线性调整器和RCC
启臣微CR6247高精度CC/CV原边检测PWM开关，搭配CR3007典型应用于5V2.1A/12V1A小功率 AC/DC 电源适配器、充电器等领域，电路结构简单、较少的外围元器件，更多CR6247参数及技术资料请向我们申请。>>
