CR3346 12V1A电源适配器方案

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2021-08-11
　　CR3346适用于宽输入电压范围，输出 12V1A，是一款低成本、高性能的工作在QR模式下的脉宽调制控制开关，适用于离线式小功率ACDC应用，下面一起了解下基于CR3346 12V1A恒压恒流输出的电源适配器方案。

　　
　　CR3346芯片特性：　　
　　● CR3346 是内置 650V 功率 MOS 管，反激式 QR 原边控制 PWM 功率开关；　　
　　● 内置软启动，内置斜坡补偿电路，内置过功率补偿；　　
　　● 多模式控制的能效均衡技术，低待机高效率满足能效要求；　　
　　● 具有“软启动、OCP、SCP、OTP、OVP 自动恢复等�；すδ埽弧　�
　　● 电路结构简单、较少的外围元器件，适用于小功率 AC/DC 电源适配器、充电器
　　
　　一、方案概述　　
　　1、PCBA尺寸：W*L*H=34*62*20mm，是一款全电压实现12V1A输出的电源适配器�！　�
　　2、AC90V满足启动时间的条件下，实现AC264V样机待机功耗仅为69mW；　　
　　3、输出带线，全电压输入时平均效率>83.97%；能够满足最严格的 “COC_V5_T2” 能效标准；　　
　　4、满足EMI要求；全电压可实现±2%电压、电流输出精度。　　
　　5、具有良好的恒压、恒流输出效果；同时具有“软启动、输出短路保护、OCP、SCP、OVP、OTP自动恢复”等多种�；すδ堋！　�
　　6、变压器采用了EE16加厚立式磁芯骨架（PC40材质）。
　　

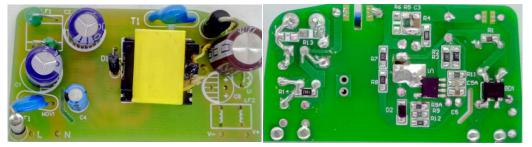

　　二、PCB及DEMO实物图

　　

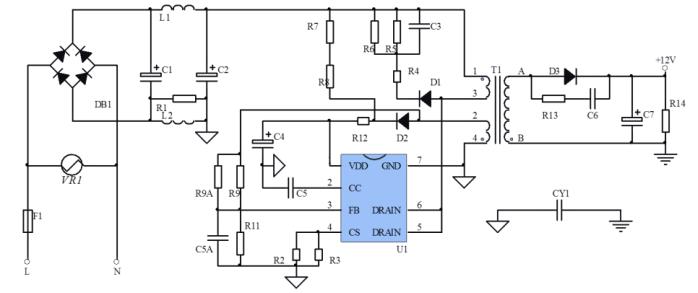

　　三、12V1A电路原理图
　　

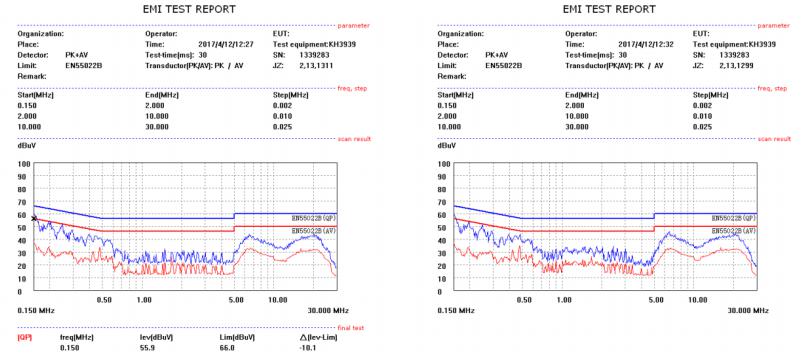

　　四、EMI测试：输入AC115V60Hz /AC230V50Hz；输出负载：功率电阻；
　　
　　五、CR3346 12V1A电源适配器方案亮点　　
　　● 待机功耗&效率达到 COC_V5_T2 标准　　
　　● 符合 EMC 标准　　
　　● CC/CV 工作模式　　
　　● 具备良好的动态响应　　
　　● 完善的异常状态�；すδ堋　�
　　● 低成本，高可靠性。
　　
　　CR3346 12V1A电源适配器方案采用原边控制方式，不需要TL431和光耦。内置采样电路能够提供高精度恒流/恒压控制，能够较好地满足大多数充电器的要求，在应用中可兼容PN8370SSC-R1M，更多相关产品手册、电路原理图及BOM、变压器、 EMI测试数据等资料，请向骊微电子申请。>>
