创新套片| 12V2A去Y六级能效电源适配器方案

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2023-05-13
　　高功率密度12V2A去Y六级能效电源适配器方案，原边主控PN8390基于Chipown第四代PSR控制内核并集成智能超结MOS，副边同步整流PN8309M基于电流跟踪技术控制内核并集成智能SGT MOS，整个套片方案具有BOM精简、待机功耗低、转换效率高、抗雷击能力强等亮点。
　　
　　一、方案概述　　
　　输入电压：90V~264Vac　　
　　输出规格：12V2A　　
　　待机功耗：＜75mW　　
　　平均效率：＞86.8％　　
　　Demo尺寸：64mm（长）*39mm（宽）*22mm（高）
　　
　　二、芯片简介　　
　　PN8390芯片亮点　　
　　1、高压启动+5种CV工作模式：顺绕变压器可满足CoC V5 Tier2，便于去Y设计　　
　　2、闭环恒流技术：实现CCM、DCM任意工作模式恒流，CC精度5%以内　　
　　3、专利快环+慢环双环控制技术：彻底解决PSR抗干扰性和动态负载响应矛盾　　
　　4、CP+CC+CV三段启动：输出电压上升时间小于30ms，Vds尖峰显著降低　　
　　5、内置十重安全�；ぃ喝玫缭捶桨父踩�、更精简。
　　
　　PN8309M芯片亮点　　
　　1、电流跟踪关断技术：实现30ns快速关断，支持CCM、QR、DCM工作模式，应用范围广　　
　　2、双供电技术+高雪崩耐量智能SGT：支持宽输出，轻松满足6kV雷击要求　　
　　3、外围精简：仅一颗限流电阻和供电电容
　　

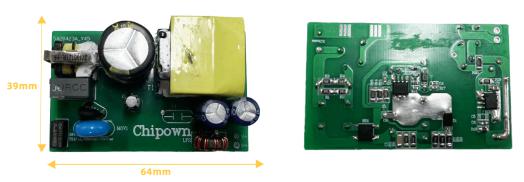

　　三、DEMO 实物图
　　

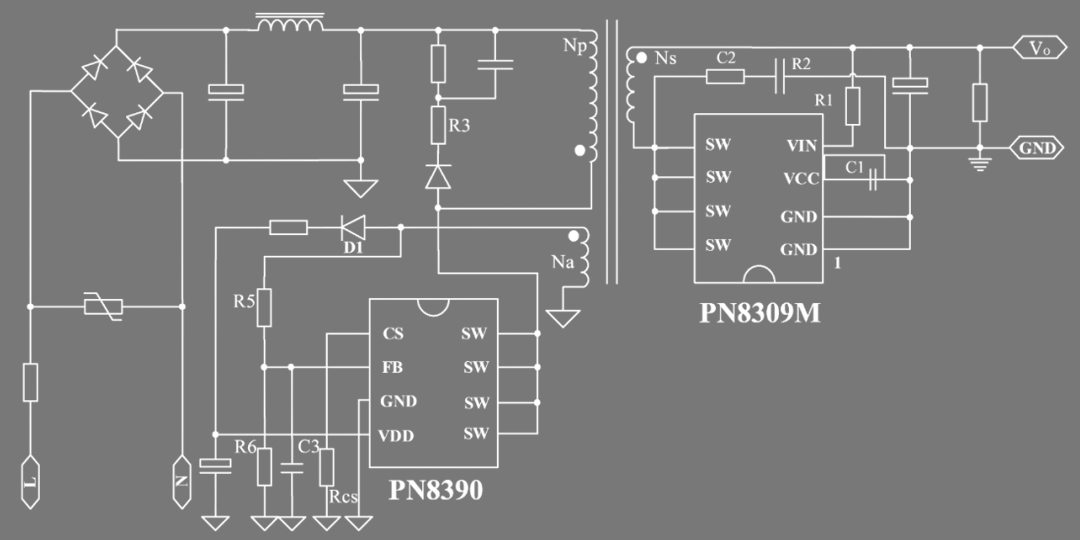

　　四、典型电路图
　　

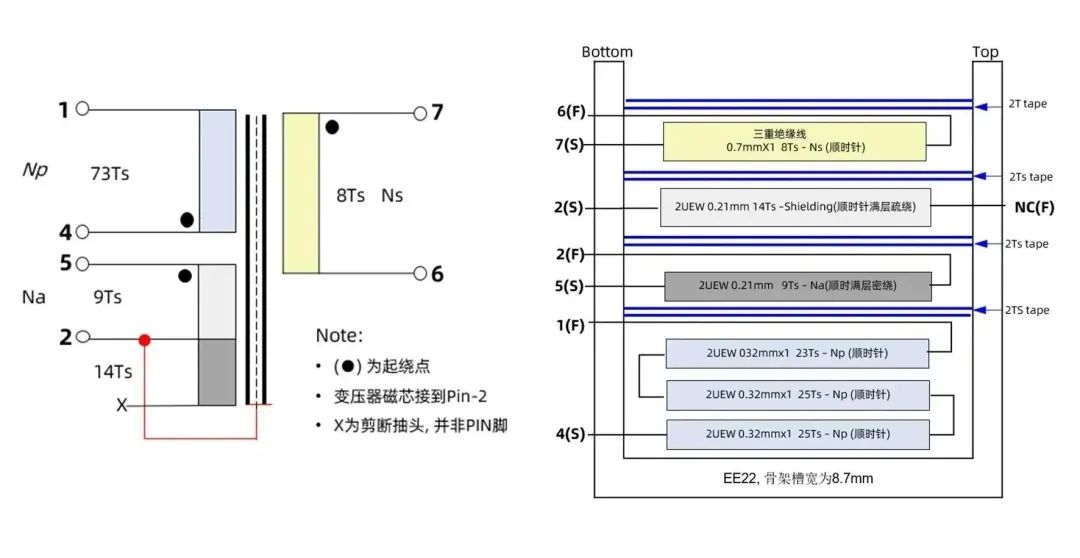

　　五、变压器设计
　　
　　电气规范：　　
　　1. 初级绕组电感量(Lp)=1500±5%uH @10kHz　　
　　2. 电气绝缘=3KV, 50/60Hz, 1分钟(pins1~4 to pins 6~5)
　　
　　材料：　　
　　1. 磁芯 : EE22（PC95）　　
　　2. 骨架: EE22（ Ae：62mm²）　　
　　3. 初级线规格: Type 2-UEW　　
　　4. 次级线规格: 三重绝缘线　　
　　5. 绝缘胶带: 3M1298或同规格
　　
　　六、测试数据
　　

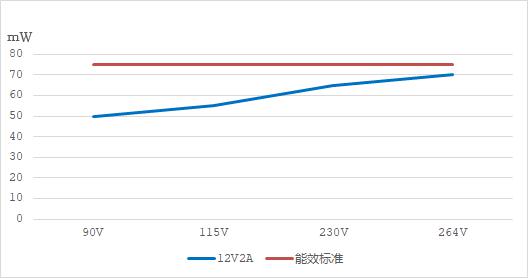

　　待机功耗
　　

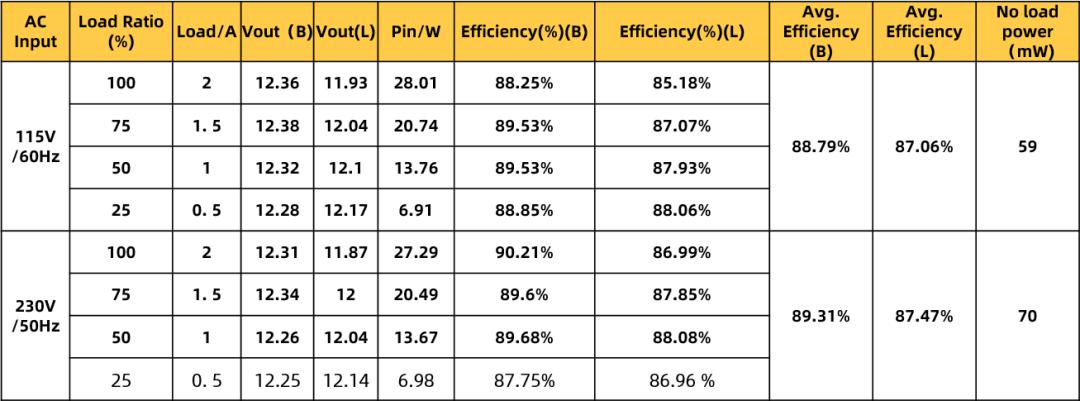

　　转换效率　　
　　Note1: 线端电压为1.5米#22线材；　　
　　Note2：（B）指板端效率数据，（L）指线端效率数据。
　　
　　PN8390+PN8309M_12V2A去Y六级能效电源适配器方案，待机功耗：＜75mW 平均效率：＞86.8％，更多芯片亮点、线路图纸、变压器设计、测试数据及应用要点，请向芯朋微代理骊微电子申请。>>
