5v2a充电器方案精简BOM

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2019-07-12
　　5v2a充电器方案是市场上应用比较多的类型，广泛被应用于手机、MP3、MP4、USB电子音箱、电子学习机、电子词典、移动应急电源、充电宝、无线设备等电子产品，电源芯片作为充电器的核心器件，对于提高整机性能具有至关重要的作用，为此我们推出了PN8370 5v2a IC方案。

　　

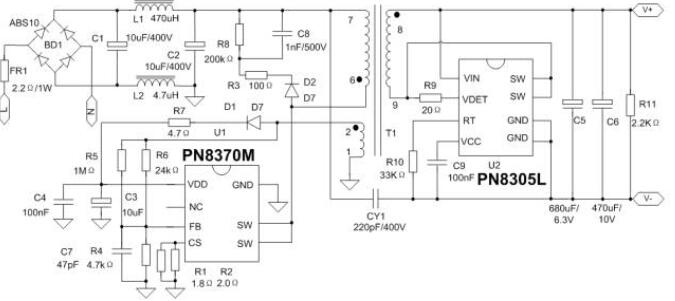

　　PN8370M+PN8305L 六级能效5v2a充电器方案特性:　　
　　PCBA尺寸：42.0mm*31.6mm*13mm板上高度(小体积)　　
　　输入电压：90~265Vac全电压　　
　　输出功率：10W　　
　　平均效率：＞78.7％，满足六级能效要求(高效率)　　
　　待机功耗：＜50mW，Vin=264Vac(低待机)　　
　　PN8305L双供电全工作状态无直通风险(高可靠性)　　
　　拥有输出短路�；ぃ涑龉鞅；�，输出欠压保护(PCB端3.1V以下)，VDD过压�；�，FB分压电阻开路短路�；�，以及电流检测电阻Rcs开短路�；ぃ卤；�(�；すδ芷肴�)

　　

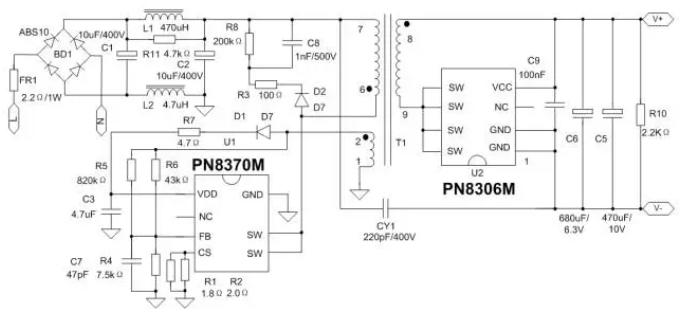

　　PN8370M+PN8306M 5V2A六级能效5v2a IC方案亮点 :　　
　　外围简洁（节省8颗元件）：PN8370M节省2颗启动电阻；PN8306M独特控制技术可实现零外围工作，节省传统SR方案的供电RC滤波，SW侦测电阻，RT电阻，RC吸收等6颗元件�！　�
　　高可靠性：a.方案三道防线，实现SR与PSR零直通风险；b.芯片HBM ESD大于4kV，latchup电流大于400mA，显著提高系统安规能力，接触静电高达15kV； c.PSR与SR匹配工作，彻底避免小载采样冲突，异常工况下，SR做好配角，PSR主导所有异常�；ぁ！　�
　　低待机功耗：PN8370M内置高压启动，可轻松实现50mW待机功耗。

　　
　　5v2a充电器方案PN8370开关电源充电器电路具有过流过载短路�；すδ�，电路原理简单，BOM精简，体积小巧，六级能效裕量充足等优点，领先于市场现有充电器，得到了广大客户的高度认可，如需产品的详细资料及相关方案，可咨询我们在线客服。。。。。。
