芯朋18W pd充电器方案放量，数十款产品争相采用！
字号：T|T

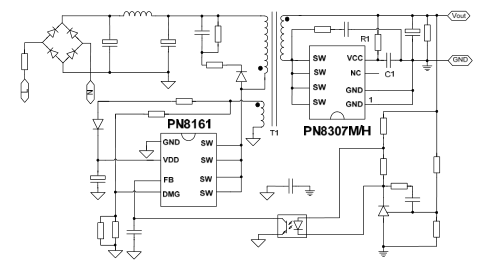

随着USB PD快充市场兴起，苹果新发布iPhone SE支持USB PD快充但并不标配，再次刺激了PD市场快速发展，目前18W pd充电器是市面上能见度最高的快充电源产品之一，国产电源芯片厂商芯朋微也看准了这一市场需求，发布PN8161+PN8307H 18W pd充电器高集成度解决方案，投入市场仅一年左右，数十款产品争相采用，取得了不错的市场成绩。

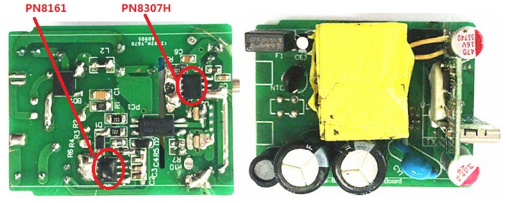

PN8161+PN8307H 18W pd充电器方案凭借着精简的外围电路、极佳的成本优势以及可靠的稳定性获得了市场的广泛认可，成为了当下18W pd充电器爆款方案，获得Baseus倍思、PISEN品胜、毕亚兹、Mcdodo麦多多、SSK飚王、POWER4、KunXing坤兴、古石等多个电源厂商和电商品牌的采用。

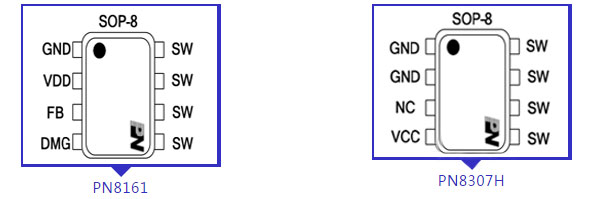

PN8161采用SOP8封装，集成市电Brown in/out、AC OVP等�；�，可节省启动电阻、CS侦测网络、驱动及分离MOSFET等近颗10元器件；副边芯片PN8307H同样采用SOP8封装，并通过控制策略创新降低SR反向电压至50V以内，可显著降低方案成本。
同时，18W pd充电器方案效率满足CoC V5 Tier 2，拥有卓越的EMC性能；SR与协议芯片分开，协议芯片可根据客户的需求任意搭配，易实现最简通信模块，整体方案简洁、灵活。
18W pd充电器方案亮点：

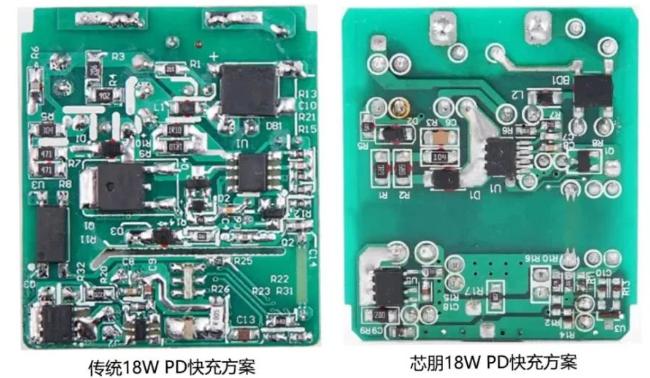

节省10颗以上外围：无启动电阻、无CS侦测网络，原副边均实现SOP8功率集成；
满足CoC V5 Tier 2：专利高压启动，实现30mW待机功耗；工作曲线随输出电压自适应，不同输出电压下平均效率裕量均大于4个点；
EMC性能卓越：抖频幅度随负载自适应，改善传导；DCM/QR工作模式，避免次级整流管反向恢复问题，改善辐射；
3.3~12V宽输出电压范围：PN8161/PN8307H供电范围宽，无需额外LDO稳压；
协议芯片任意搭：SSR架构，方案易满足PD3.0/QuickCharge 4+。
基于PN8161+PN8307H高集成的18W pd充电器方案，凭借极简的外围设计和稳定的性能，迅速在占领了18W PD快充市场，并获得多家电源厂商和品牌的高度认可，骊微电子作为芯朋微资深代理商，为客户提供一站式电源解决方案服务，如有需要18W pd充电器方案原理图，电源输入输出规格，BOM 表和变压器参数以及安规和 EMI 测试数据等资料，可向骊微电子申请。
