PN8680M替代OB2500POP脚位一样，无需改板省电阻！
字号：T|T

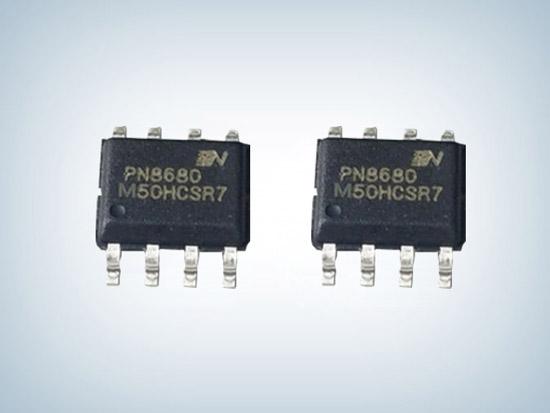

电源芯片是电子设备系统中不可缺少的一部分，在充电器、适配器和内置电源中承担起对电能的变换、分配、检测及其他电能管理的职责，为了发挥电子系统的最佳性能，减少功耗，提高转换效率，骊微电子推出PN8680M电源芯片，PN8680M采用sop-8封装，功率可达12W，可直接替代OB2500POP，无需改板可省2个启动电阻！
PN8680M是一款高性能的原边反馈控制器，集成超低待机功耗原边控制器及650V高雪崩能力智能功率MOSFET，在原边检测和调整模式，可省略系统的光耦和TL431，拥有恒压恒流控制环路，可以实现高精度的恒压、恒流输出，提高效率并消除音频噪声，使得系统满足6级能效标准，以满足大部分充电器和适配器需求。
PN8680M产品特征
■ 内置650V高雪崩能力智能功率MOSFET
■ 内置高压启动电路，小于50mW空载损耗（230VAC）
■ 采用多模式技术提高效率，满足6级能效标准
■ 全电压输入范围±5%的CC/CV精度
■ 原边反馈可省光耦和TL431
■ 恒压、恒流、输出线补偿外部可调
■ 无需额外补偿电容
■ 无音频噪声
■ 智能�；すδ堋 �
过温保护 (OTP)
VDD欠压&过压�；� (UVLO&OVP)
逐周期过流�；� (OCP)
CS开/短路保护 (CS O/SP）
开环�；� (OLP)

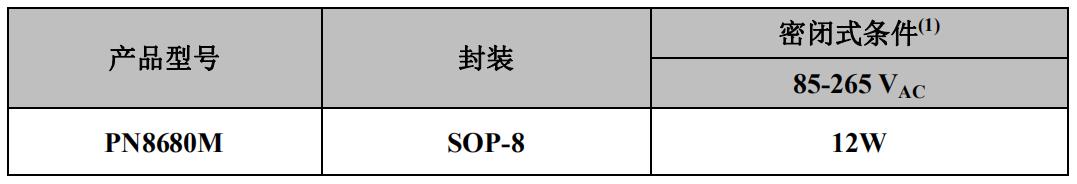

PN8680M典型功率

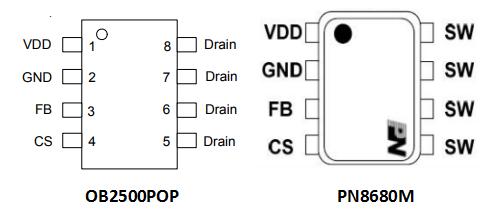

PN8680M管脚定义
| 管脚名 | 管脚标号 | 管脚功能描述 |
| VDD | 1 | 工作电压输入引脚 |
| GND | 2 | 地电位 |
| FB | 3 | 反馈引脚，辅助绕组电压通过电阻反馈稳定输出 |
| CS | 4 | 电流检测引脚 |
| SW | 5,6,7,8 | 智能功率MOSFET Drain端引脚，跟变压器初级相连 |
PN8680M和OB2500POP都是采用SOP-8封装，都是可以做到12W的功率，其性能方面都是采用内置MOS，耐压可达到650V，在无需改版的情况下，PN8680M代换OB2500POP可实现PIN对PIN脚，省2个启动电阻，精简外围，节约成本，并且PN8680M芯片的市场价格优惠，货源稳定。

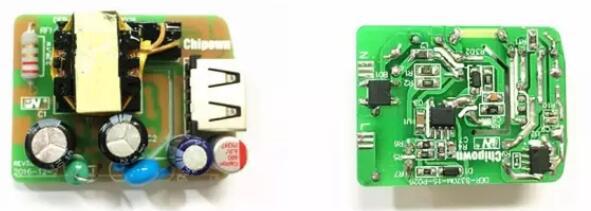

PN8680M以体积小、重量轻、效率高等特点被广泛应用开关电源适配器、电池充电器、机顶盒电源等电子设备，如果需要PN8680M产品的详细手册或其他资料，请向骊微电子申请。>>
