LV8548MC替代芯片PN7715低压直流马达驱动芯片，无需改版！

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2022-01-11
　　PN7715是一款15V低压直流马达驱动芯片，具有超低功耗睡眠模式的四通道直流马达驱动芯片，在H桥电路中只需让一个对边的MOS打开，即可实现电机正转或者反转，可兼容替代LV8548MC，为智能电表、智能门锁、家电、摄像头、直流步进电机和其他低压或者电池供电的运动控制类应用提供了集成的电机驱动解决方案。
　　
　　LV8548MC替代芯片PN7715低压直流马达驱动芯片工作在3V～20V 的电源电压 上，能提供高达提供1.5A的峰值电流，0.8A的平均电流，睡眠模式下功耗小于100nA，PN7715具有 IN1、IN2、IN3、IN4输入接口, 与行业标准器件兼容，并具有异常�；し蠢」δ�，包括电源欠压�；�、内置过温�；�、内置输出短路�；さ裙δ堋�
　　

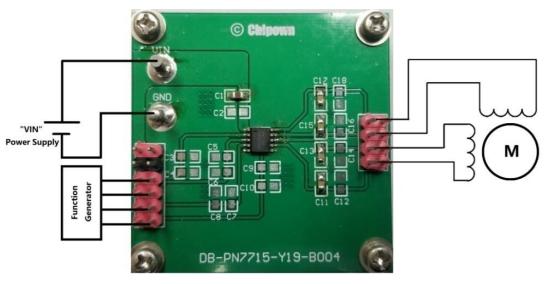

　　驱动一个步进电机典型应用　
　
　　1、将步进电机按图所示与输出 1、输出 2、输出 3 和输出 4 连接。　　
　　2、将电源“+”与端子 VIN 连接，将电源“-”与端子 GND 连接，并设置合适的电源电压�！　�
　　3、将输入信号连接 IN1、IN2、IN3、IN4�！　�
　　4、开启电源和输入信号，驱动步进电机。
　　
　　LV8548MC替代芯片PN7715参数比较
型号 PN7715 LV8548MC
工作电压 3~20 4~16
导通电阻 1000 850

特点		 1.宽工作电压范围
2.待机功耗低
3.1.6A峰值驱动，0.8A连续驱动
　　
　　从LV8548MC和PN7715直流马达驱动芯片的参数来看，供电电压、峰值电流和RDS（on）等参数几乎是一致的，封装也是PIN TO PIN，应用中PN7715低压直流马达驱动芯片可直接兼容替代LV8548MC，无需改版，更多PN7715低压直流马达驱动芯片产品手册、电气特性等资料请向芯朋微电机驱动芯片代理骊微电子申请。>>
