LB1909MC芯片可用PN7719四通道直流马达驱动芯片替换！

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2022-01-18
　　PN7719是一款性能优越的国产四通道直流马达驱动芯片，在H桥电路中只需让PN7719一个对边的MOS打开，即可实现电机正转或者反转，可兼容替换LB1909MC，是针对LB1909MC芯片而设计的，为摄像头、智能电表、智能门锁、家电、直流步进电机和其他低压或者电池供电的运动控制类应用提供了集成的电机驱动解决方案。

　　
　　PN7719四通道直流马达驱动芯片特征　　
　　■ 宽电源电压范围：5V～24V　　
　　■ 低导通电阻（HS：0.6ohm；LS：0.4ohm）　　
　　■ 正转、反转和睡眠模式　　
　　■ 超低睡眠电流：IVCC<100nA（ENA=“ L”）　　
　　■ 输入管脚兼容5V和3.3V控制信号　　
　　■ 每个H桥可提供1.5A的峰值电流，0.8A的平均电流　　
　　■ 异常�；し蠢」δ埽斐１；ぐǎ旱缭辞费贡；�、内置过温保护、内置输出短路�；�。
　　

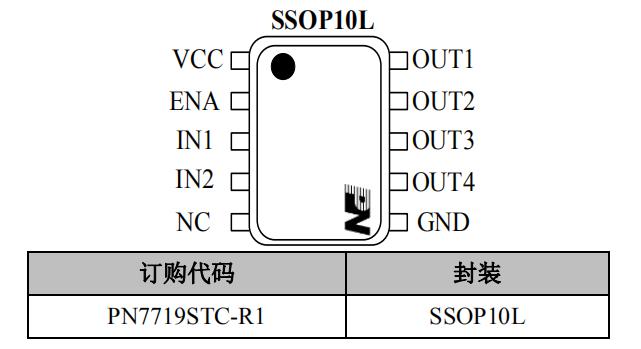

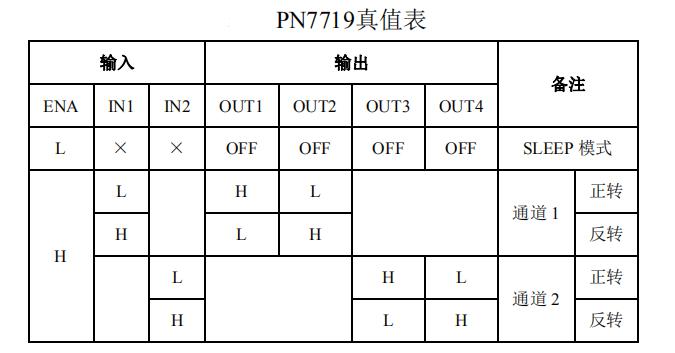

　　LB1909MC替换芯片PN7719四通道直流马达驱动芯片集成了欠压保护、过温�；�、输出短路�；さ裙δ埽梢钥刂坡泶锝胝�、反转、和睡眠模式，下表是芯片输入输出关系真值表，以及相对应马达的工作模式。

　　
　　H桥电路中，是不允许同一侧的高边和低边同时打开的，PN7719内部带有死区时间控制，在规定参数范围内，可以在任意时刻对IN1和IN2输出高低电平，而不会造成短路导致MOS管烧毁。

　　LB1909MC芯片和PN7719参数比较
型号 PN7719 LB1909MC
工作电压 5V～24V 2.5V～16V
导通电阻 1000 1200

特点
 1.低导通阻抗
2.宽工作电压范围
3.待机功耗低
　　
　　LB1909MC工作电压2.5V～16V，导通电阻：1200，而PN7719四通道直流马达驱动芯片可支持5V～24V电源电压，最大输出电流为1.5A的峰值，0.8A的平均电流，导通电阻：1000，两者性能基本一致，因此LB1909MC芯片可用PN7719四通道直流马达驱动芯片替换！
