ap8022代换viper22a可兼容，不改PCB及外围参数！
字号：T|T
AP8022H是低待机功耗离线式开关电源IC，内部集成了脉宽调制控制器和800V高雪崩能力智能功率MOSFET，可以有效减少组件数量，降低系统成本，简化电路板设计，广泛运用于电磁炉电源、小家电辅助电源、机顶盒电源等离线开关式电源。
AP8022代换VIPER22A产品特征
■ 内置800V高雪崩能力智能功率MOSFET
■ 满足85~265V宽AC输入工作电压
■ 全电压半封闭式稳态输出功率10W
■ 抖频技术改善EMI特性
■ 间歇工作模式
■ 软启动
■ 内置高压启动电路
■ �；すδ堋 �
— 过流�；ぃ∣CP）
— 过温�；ぃ∣TP）
— VDD过压�；�

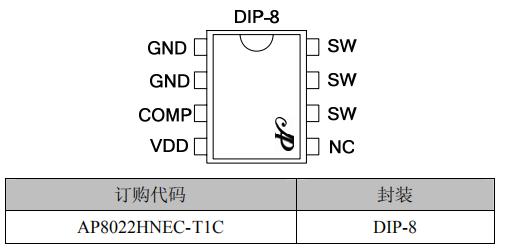

AP8022H管脚定义
| 管脚标号 | 管脚名 | 管脚功能描述 |
| 1,2 | GND | 功率MOS以及控制电路的参考地 |
| 3 | COMP | 反馈输入脚，用以确定功率MOS的峰值电流 |
| 4 | VDD | 控制电路的供电电源，启动时由高压启动管对VDD电容进行充电，当达到UVLO启动电压时，启动过程结束 |
| 5 | NC | 空脚(可接SW) |
| 6,7,8 | SW | 功率MOS的漏极 |

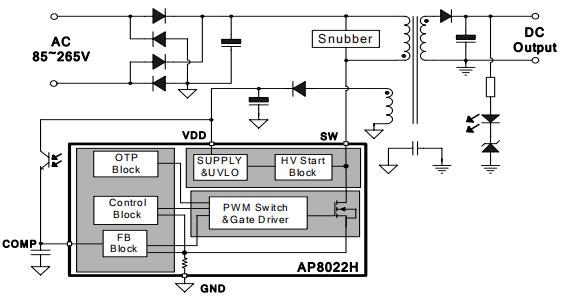

ap8022代换viper22a典型应用电路图
ap8012电源芯片代换viper22a都是采用电流模式PWM控制的功率开关芯片，集成了高压启动电路和高压功率管，具通用的封装及管脚排列，可兼容，不改PCB，不改外围参数。
