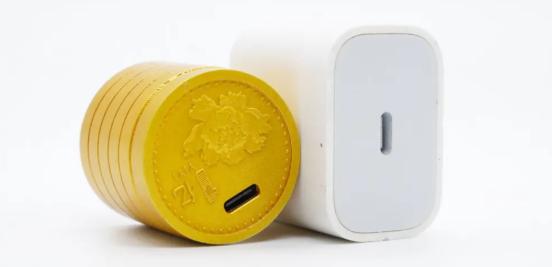

近期电源制造大厂福瑞康基于芯朋微PN8162+PN8307H pd 20W充电器方案推出了一款20W迷你PD快充充电器“快充1亿”，产品采用圆柱形造型设计，腰身设有环形凹槽，顶部是牡丹浮雕与“1亿”字眼的外观设计，同比市面上大多采用方块造型相仿设计的迷你20W快充充电器来说，这款产品不得不说十分具有创意。
pd 20W充电器“快充1亿”迷你充，输入100-240V~ 50/60Hz 0.5A，输出5V3A、9V2.22A、12V1.67A，具备5V3A、9V2.22A、12V1.5A三个固定电压档位，支持Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0快充协议，符合3C认证和VI级能效认证要求，和苹果20W充电器直观对比，虽造型风格不同，但计算出来体积更小。

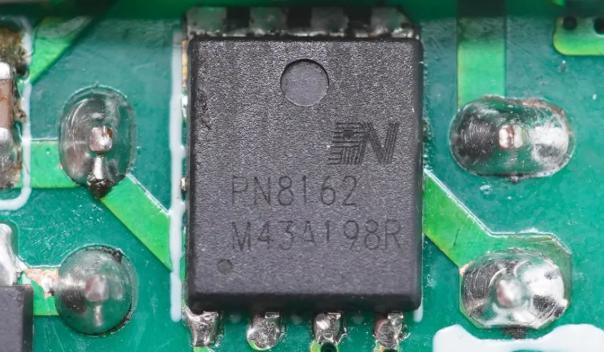

pd 20W充电器主控芯片采用芯朋微PN8162，内部集成了准谐振工作模式的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源�！ �
N8162采用QR控制技术，降低芯片开通损耗；PDFN功率封装，单边drain脚位，高低压引脚爬电距离大于1.2mm，便于PCB布线及敷铜散热�！ �
PN8162工作强制DCM模式，降低同步整流耐压；自适应QR开通技术，简化EMC设计；集成输入市电欠压及输出过压�；�，无需外部辅助电路。

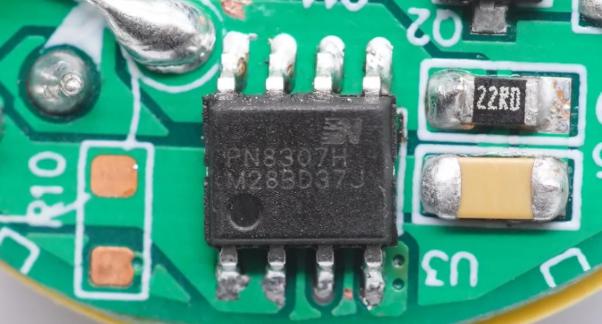

和PWM主控芯片搭配的是芯朋微PN8307H次级同步整流芯片。PN8307H内置同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管，导通压降极低的功率MOSFET可以提高电流输出能力，降低温升，提升转换效率，使得系统效率可以满足6级能效的标准，并留有足够的裕量。
PN8307H内置12mΩ60V耐压同步整流管，适用3.6V-20V常用适配器输出，适用于QC3.0适配器及其他固定电压输出的适配器。该芯片还集成了极为全面的辅助功能，包含输出欠压保护、防误开启、最小导通时间等功能，同时外围元件非常精简。

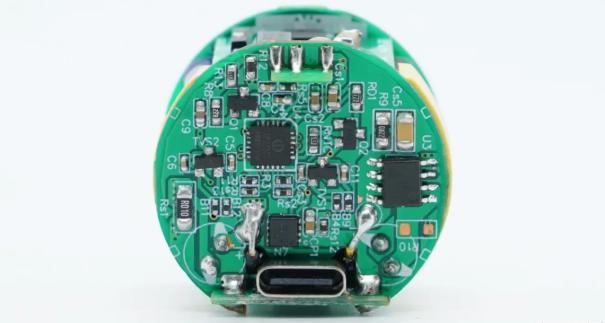

基于芯朋微PN8162+PN8307H pd 20W充电器方案“快充1亿”原边主控和次边同步整流均实现功率集成，方案精简，利于充电器小型化设计，USB PD协议芯片采用英集芯IP2723T，具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本，更多基于PN8162+PN8307H的20W迷你PD套片解决方案，包含线路图、BOM、变压器设计资料、Demo测试数据、芯片应用要点可向骊微电子申请。>>
