DRV8870/DRV8872替代芯片PN7707，降低成本！

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2021-12-14
　　DRV8870/DRV8872替代芯片PN7707 具有电刷和换向器，只要给正向的直流电电机就实现正转，电源反接后就会反转。所以，只要改变电流的方向就可以实现有刷电机的正转和反转。

　　
　　DRV8870/DRV8872替代芯片PN7707特征　　
　　■ 宽电源电压范围：3V～24V  低导通电阻（HS：0.3ohm；LS：0.3ohm）　　

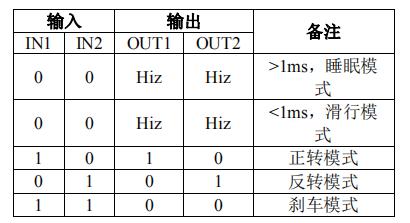

　　■ 正转、反转、刹车和睡眠模式　　
　　■ 低睡眠电流：IVCC<10uA（IN1=IN2=“L”，维持1ms 以上）　　
　　■ 输入管脚兼容5V和3.3V控制信号　　
　　■ 3A峰值驱动输出，2A连续驱动输出　　
　　■ 异常�；し蠢」δ�，异常保护包括：电源欠压�；ぁ⒐卤；�、内置输出短路�；�。

　　

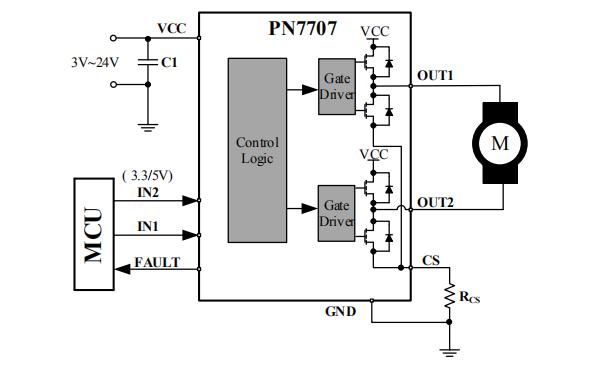

　　PN7707 是一款具有低功耗睡眠模式的两通道直流马达驱动芯片，其可以控制马达进入正转、反转、刹车、滑行和超低功耗睡眠模式。该芯片集成了驱动限流功能且外部可调、欠压�；�、过温�；ず褪涑龆搪繁；さ裙δ�。

　　
　　PN7707 24v直流正反转电机驱动ic具有驱动限流可编程，5A峰值输出、2A连续输出，带散热焊盘，PN7707兼容替代DRV8872，PN7707B可兼容替代DRV8870，降低PCB空间的占用，提高控制效率，降低成本！
