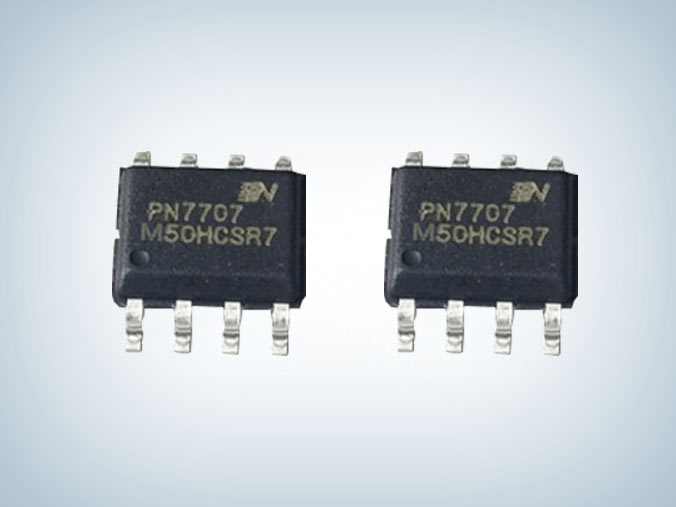

PN7707 多通道阀门驱动芯片
所属分类：芯朋电机驱动芯片
品牌：芯朋微
型号：PN7707
封装：SOP-8/SOP8-PP
功率：3V～24V
电流：2A-3A
型号：PN7707
封装：SOP-8/SOP8-PP
功率：3V～24V
电流：2A-3A
订购热线：0755-23087599
PN7707多通道阀门驱动芯片是一款具具有低功耗睡眠模式、外部限流可调的两通道直流马达驱动芯片，集成了欠压�；ぁ⒐卤；ぁ⑹涑龆搪繁；ず屯獠靠傻鹘谇蘖鞯裙δ�，并且可以将错误状态反馈给MCU，保障马达安全工作。
PN7707阀门驱动芯片其可以控制马达进入正转、反转、刹车、滑行和超低功耗睡眠模式。X芯片的两个输入管脚IN1和IN2兼容5V和3.3V信号控制，具有良好的抗干扰性。芯片驱动级为HVCMOS结构，高侧导通电阻0.3ohm，低侧导通电阻0.3ohm。
特征
■ 宽电源电压范围：3V～24V 低导通电阻（HS：0.3ohm；LS：0.3ohm）
■ 低睡眠电流：IVCC<10uA（IN1=IN2=“L”，维持1ms 以上）
■ 3A峰值驱动输出，2A连续驱动输出
■ 输入管脚兼容5V和3.3V控制信号
■ 正转、反转、刹车和睡眠模式
■ 异常�；し蠢」δ�，异常�；ぐǎ旱缭辞费贡；�、内置过温�；�、内置输出短路�；�

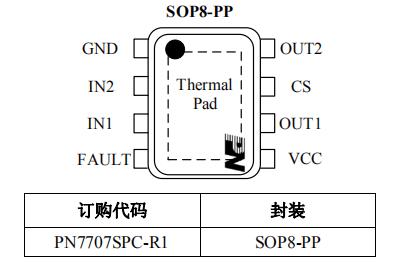

封装/订购信息

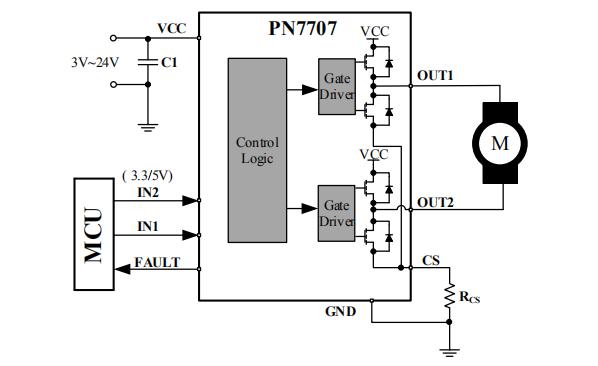

典型电路图
应用领域
■ 智能电表
■ 智能门锁
■ 家电
■ 摄像头
■ 直流有刷电机应用
PN7707阀门驱动芯片具有驱动限流可编程，5A峰值输出、2A连续输出，带散热焊盘。PN7707采用SOP-8封装，可替代兼容DRV8872，PN7707B采用SOP8-PP封装，可兼容替代DRV8870，Rdson:0.6Ω，连续驱动2A，更多PN7707多通道阀门驱动芯片产品手册及应用资料请向骊微电子申请。>>
