MP6612/MP6619国产替代PN7709 40v马达正反转驱动ic

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2021-12-21

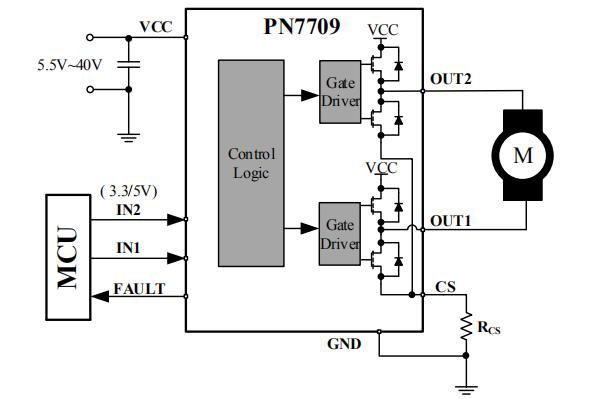

　　PN7709是一款40v马达正反转驱动ic，由四个晶体管/场效应管构成的电路，构成两个桥臂，在同一时刻上下桥臂不同时导通，控制两个桥臂对角的管子导通实现电机的正反转，可兼容替代MP6612/MP6619。

　　
　　PN7709 40v马达正反转驱动ic特征　　

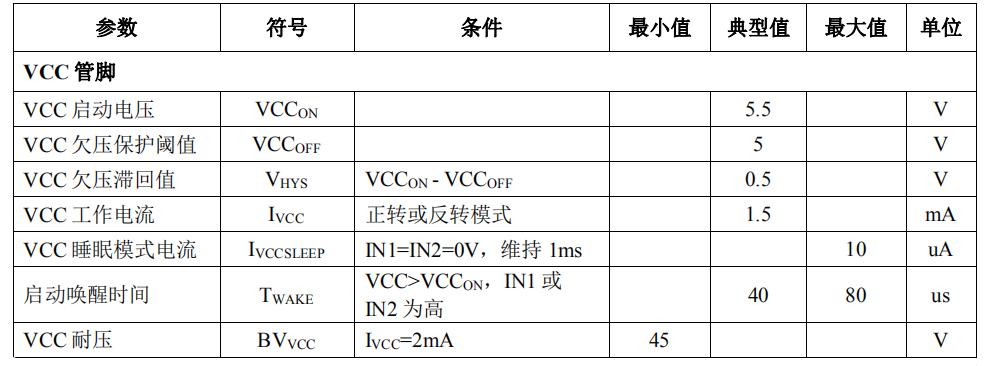

　　■ 宽电源电压范围：5.5V～40V 　　
　　■ 低导通电阻（HS：0.06ohm；LS：0.06ohm）　　
　　■ 提供最大9A峰值工作电流　　
　　■ 输入管脚兼容5V和3.3V控制信号　　
　　■ 正转、反转、刹车和睡眠模式　　
　　■ 低睡眠电流：IVCC<10uA（IN1=IN2=0V，维持1ms 以上）　　
　　■ 异常保护反馈功能，异常保护包括： 电源欠压�；�、内置过温�；ぁ⒛谥檬涑龆搪繁；�

　　

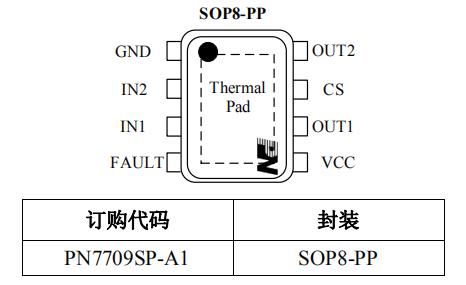

　　PN7709工作在5.5V～40V的电源电压上，提供最大9A峰值工作电流或输入管脚兼容5V和3.3V控制信号， 睡眠模式下功耗小于10uA，带散热焊盘，其工作电压、导通电阻、OCP阈值等和MP6612、MP6619基本一致，可以直接兼容替代的，无需更改外围！

　　
　　PN7709 40v马达正反转驱动ic具有异常�；し蠢」δ�，包括电源欠压�；�、内置过温�；�、内置输出短路�；さ�、被广泛应用于智能电表、智能门锁、家电、摄像头、直流有刷电机应用等领域。
