芯朋pd 20w快充方案应用于古石科技

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2020-12-18

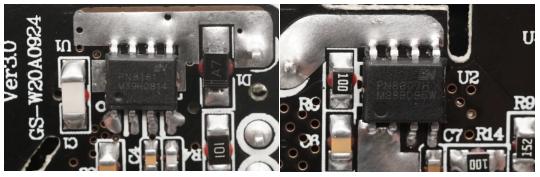

　　目前市面上的PD 20W快充充电器按产品外形尺寸大致可分为常规型和迷你型两种，其中常规型20W PD快充的开发较为简单，迷你型20W PD快充的难度系数相对较高，赶着iPhone 12系列的热潮，深圳古石科技基于PN8161M+PN8307H芯朋pd 20w快充方案推出20W 迷你PD快充充电器。

　　

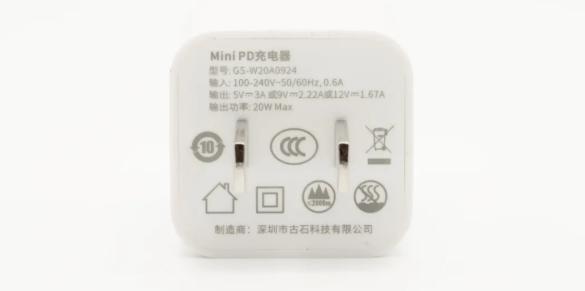

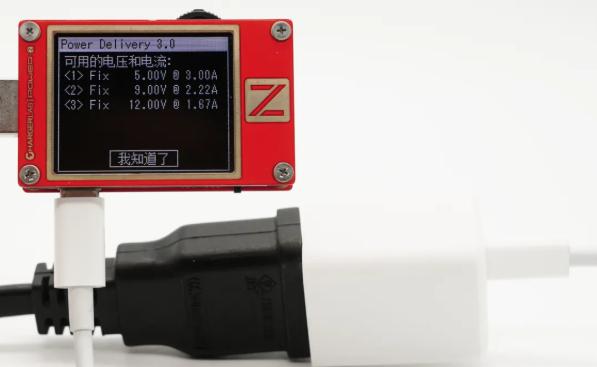

　　这款Mini PD充电器输入：100-240V~50/60HZ 0.6A，输出：5V3A、9V2.22A、12V1.67A，支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP和PD3.0快充协议，最大输出功率高达20W，可为新iPhone 12进行全速充电，满足iPhone 12手机日�？斐湫枨蟆�

　　

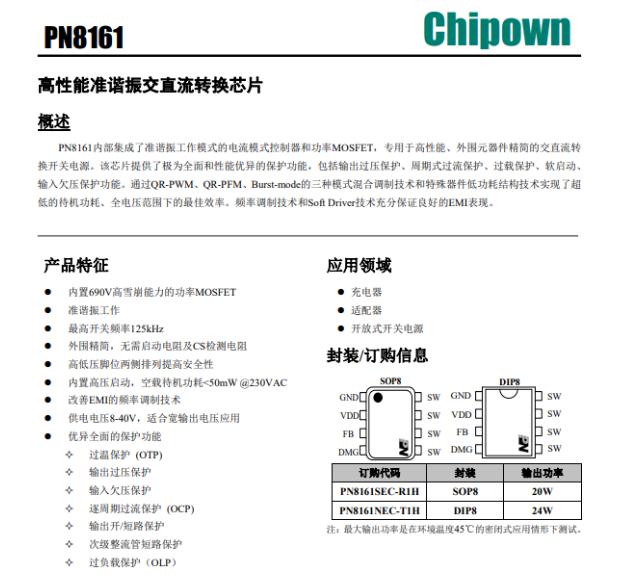

　　PN8161 PWM主控芯片内部集成了准谐振工作的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。该芯片提供了极为全面和性能优异的智能化保护功能，包括输出过压保护、逐周期过流�；�、过载保护、软启动功能。

　　
　　PN8161通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和SoftDriver技术充分保证良好的EMI表现。
　　

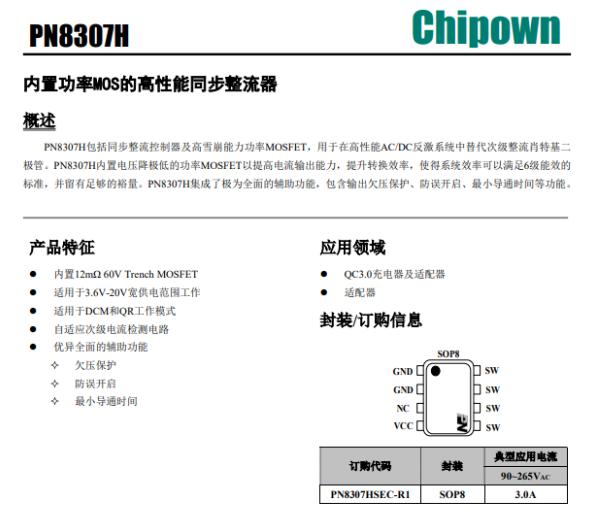

　　PN8307H次级同步整流芯片内置同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管，导通压降极低的功率MOSFET可以提高电流输出能力，降低温升，提升转换效率，使得系统效率可以满足6级能效的标准，并留有足够的裕量。

　　
　　PN8307H内置12mΩ60V耐压同步整流管，适用3.6V-20V常用适配器输出，适用于QC3.0适配器及其他固定电压输出的适配器。该芯片还集成了极为全面的辅助功能，包含输出欠压�；ぁ⒎牢罂�、最小导通时间等功能，同时外围元件非常精简。

　　
　　基于PN8161M+PN8307H芯朋pd 20w快充方案采用了开关电源宽范围输出，协议芯片通过光耦反馈控制输出电压的典型架构，外围元件数量非常少，整体集成度也非常高，有效实现了充电器的小型化，更多pd 20w快充方案相关手册、原理图，电源输入输出规格，BOM 表和变压器参数以及安规和 EMI 测试数据等资料请向骊微电子申请。>>
