18W USB PD快充充电器方案极简Dome

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2019-07-16

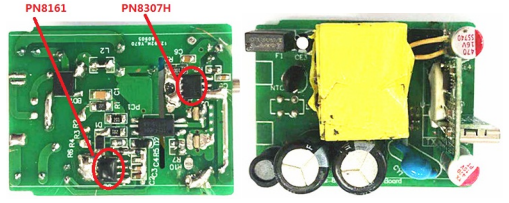

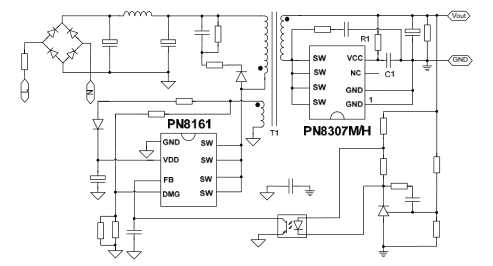

　　随着USB PD快充及高通QC4+快充的普及，市面上目前已有多款设备支持了USB PD快充，在USB PD＆Type-C亚洲大会上，芯朋微应用技术总监王旷发布了《如何让PD快充及无线充方案更精简？》基于PN8161+PN8307H一套外围极简、极具成本优势的18W USB PD快充充电器方案。

　　
　　18W PD快充充电器方案原边芯片PN8161采用SOP8封装，内置690V智能MOSFET，并节省启动电阻及CS侦测网络，集成市电Brown in/out、AC OVP等�；�，可节省启动电阻、CS侦测网络、驱动及分离MOSFET等近颗10元器件。
　　
　　18W PD充电器方案副边芯片PN8307H同样采用SOP8封装，内置60V智能MOSFET，可实现零外围工作，并通过控制策略创新降低SR反向电压至50V以内，显著降低方案成本。

　　
　　整体方案支持90~265V市电输入，输出电压范围3.3-12V，电流分别是5V/3A、9V/2A、12V/1.5A，输出总功率为18W，同时，18W USB PD快充充电器方案效率满足CoC V5 Tier 2，拥有卓越的EMC性能；SR与协议芯片分开，协议芯片可根据客户的需求任意搭配，易实现最简通信模块，整体方案简洁、灵活。

　　
　　目前，基于PN8161+PN8307H18W USB PD快充充电器方案已经量产出货，并得到了市场的高度认可与支持，传输速率快，供电能力强，有效的解决了手机快速充电续航等问题，同时，骊微电子作为芯朋微一级代理商，为你提供一站式的应用解决方案和现场技术支持服务，使产品的系统性能优异、灵活可靠，并具有成本竞争力。
