PN8161开关电源芯片高性能准谐振交直流转换芯片

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2022-10-20
　　PN8161高性能准谐振交直流转换芯片内部集成了准谐振工作的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。该芯片提供了极为全面和性能优异的智能化保护功能，包括输出过压�；�、周期式过流�；ぁ⒐乇；ぁ⑷砥舳δ�，下面跟随芯朋微一级代理骊微电子小编一起来看看。
　　
　　PN8161功能描述:　　
　　1. 启动：在启动阶段，内部高压启动管提供1mA电流对外部V DD 电容进行充电。当V DD 电压达到 VDDon ，芯片开始工作；高压启动管停止对V DD 电容充电。启动过程结束后，变压器辅助绕组对V DD 电容提供能量�！　�
　　2. 软启动：启动阶段，漏极的最大峰值电流限制逐步的提高；可以大大减小器件的应力，防止变压器饱和。软启动时间典型值为3.2ms。　　
　　3. 输出驱动：PN8161采用优化的图腾柱结构驱动技术，通过合理的输出驱动能力以及死区时间，得到较好的EMI特性和较低损耗。　
　
　　4. 谷底开通：PN8161是一款工作于准谐振模式的集成芯片，通过DMG检测到的消磁信号实现精确谷底开通，以提高系统的转换效率。在PWM模式，由第一谷底产生开启信号，工作频率由系统设计的变压器参数决定，最高工作频率限制在125kHz�！　�

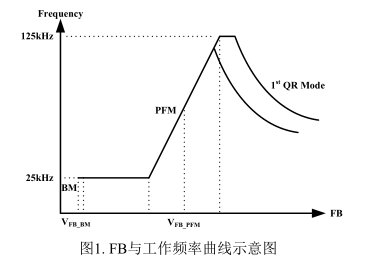

　　5. 降频工作模式：PN8161提供降频工作模式，通过检测FB脚电压，在轻载和空载条件下降低开关频率以提高轻载效率。当FB脚电压小于 V FB_PFM ，芯片进入降频工作模式，开关频率随负载降低而降低，直至最小频率25kHz。　　
　　6. 间歇工作模式：极轻载时，PN8161进入间隙工作模式以减小待机功耗。当负载减轻，反馈电压减小；当FB脚电压小于 V FB_BM ，芯片进入间歇工作模式，功率管关断。当FB脚超过 V FB_BM +V FB_BM_HYS 时，开关管再次导通。　　
　　7. 过载�；ぃ焊涸氐缌鞒ど瓒ㄖ凳保低郴峤牍乇；�；在异常情况下，可对系统进行�；�。当V FB 电压超过4.4V，经过固定60ms的延迟时间，开关模式停止�！　�
　　8. 过温保护：功率MOSFET和控制芯片集成在一起，使得控制电路更易于检测MOSFET的温度。当温度超145℃，芯片进入过温�；ぷ刺��！　�
　　
　　PN8161通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和SoftDriver技术充分保证良好的EMI表现，骊微电子代理的PN8161广泛被应用于充电器、适配器、开放式开关电源等领域。
