IR2104半桥驱动替代芯片ID7U603，ir2104芯片驱动原理！
字号：T|T
电机驱动主要采用N沟道MOSFET构建H桥驱动电路，H 桥是一个典型的直流电机控制电路，由于它的电路外形酷似字母 H，故得名与“H桥”，4个开关组成H的4条垂直腿，而电机就是H中的横杠。要使电机运转，必须使对角线上的一对开关导通，经过不同的电流方向来控制电机正反转，ir2104半桥驱动是一块驱动芯片只能用于控制H桥一侧的2个MOS管，因此采用半桥驱动芯片时，需要两块该芯片才能控制一个完整的H桥。
ir2104驱动原理，IR2104半桥驱动可以驱动高端和低端两个 N 沟道MOSFET，能提供较大的栅极驱动电流，具有硬件死区、硬件防同臂导通等功能。使用两片IR2104型半桥驱动芯片能够组成完好的直流电机H桥式驱动电路。

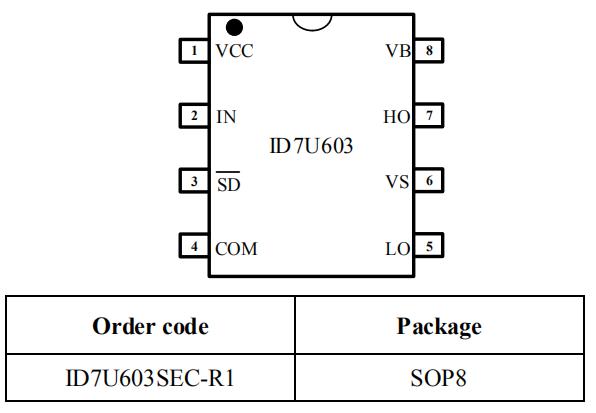

IR2104半桥驱动替代芯片ID7U603
■ 高压范围达60V
■ 高侧击穿电压大于80V
■ Vcc电压范围为7V-15V
■ 5V LDO输出
■ 欠压�；すδ�(UVLO)
■ 内置180ns死区时间来防止共态导通
■ 内置自举二极管
■ 输出拉灌电流能力1A/1A

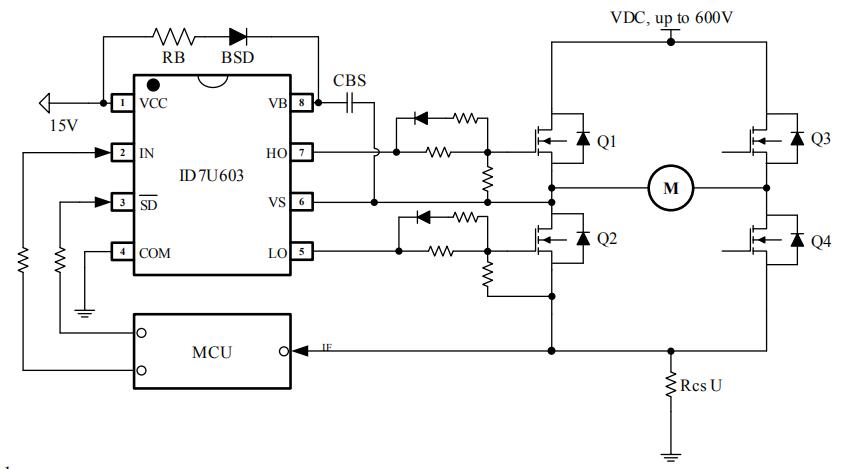

IR2104半桥驱动替代芯片ID7U603，可用于驱动2个N型功率MOSFET或IGBT构成的半桥拓扑结构。浮动工作电压可达600V，10-20V 宽范围工作电压范围，兼容3.3V/5V的输入逻辑电平，拉灌电流典型值210mA/360mA，具有防直通�；ぜ癡CC和VBS具有欠压�；すδ�，与IR2104引脚和功能类似，可兼容代换IR2104，典型应用于高压风机和泵、步进马达等领域。
