PN7103/IR2103芯片替代料ID5S606B国产栅极驱动

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2023-04-18
　　PN7103/IR2103芯片替代料ID5S606B栅极驱动芯片是控制器和功率器件之间的桥梁，集成各种复杂的功能，以便对功率器件提供更好的�；�、监测以及开关行为的本地控制，典型应用于高压风机和泵和步进马达领域，以进一步提高器件的性能。

　　
　　IR2103芯片替代料ID5S606B特点　　
　　■ 输入功率电压高达600V　　
　　■ 10-20V 宽范围工作电压范围　　
　　■ 输入兼容3.3V, 5V逻辑工作电平　　
　　■ 防直通�；ぁ　�
　　■ 欠压�；�
　　
　　600V半桥驱动芯片系列电学参数
Part NO. VIN VCC INPUT BSD DT IO+/IO- Remark
ID5S605 600 V 10-20 V HIN/LIN NO NA 300/600 mA Pin 1 is VCC
ID5S606B 600 V 10-20 V HIN/LIN NO 500 ns 300/600 mA Pin 1 is VCC
ID5S609 600 V 10-20 V HIN/LIN NO 250 ns 400/800 mA Pin 1 is VCC
ID5S609F1 600 V 10-20 V HIN/LIN NO 250 ns 400/800 mA Pin1 is LIN
ID7U603 600 V 10-20 V IN/SD NO 520 ns 210/360 mA Pin 1 is VCC
ID2103 600 V 10-20 V HIN/LIN NO 500 ns 210/360 mA Pin 1 is VCC
　　

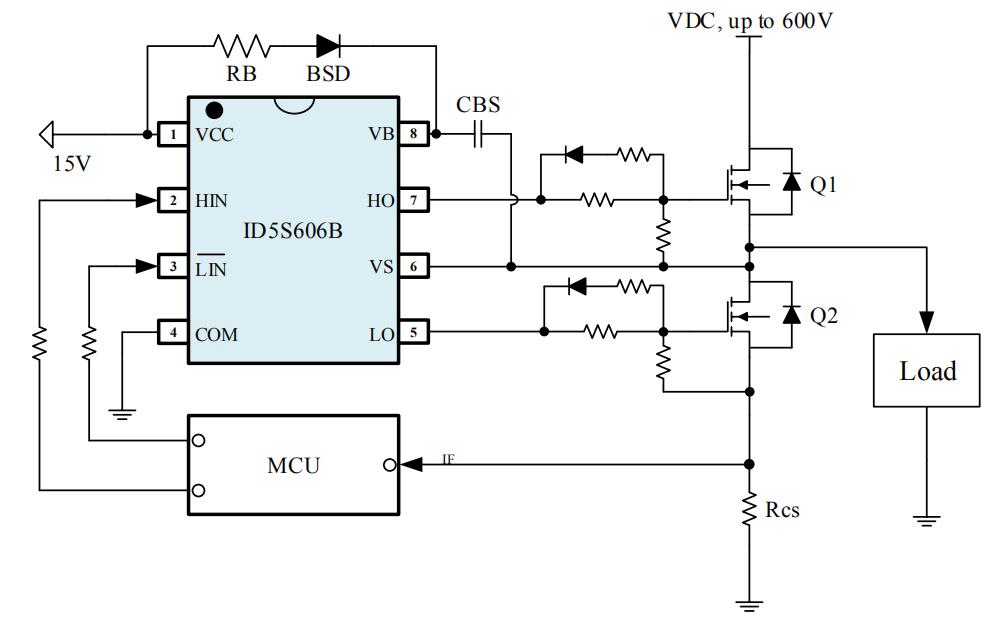

　　IR2103替代料ID5S606B是一款高低侧栅极驱动芯片，内部集成了互相独立的控制驱动输出电路，可直接驱动两个中功率半导体器件如MOSFET或IGBT，动态响应快，驱动能力强，工作频率高，且具有多种保护功能。

　　

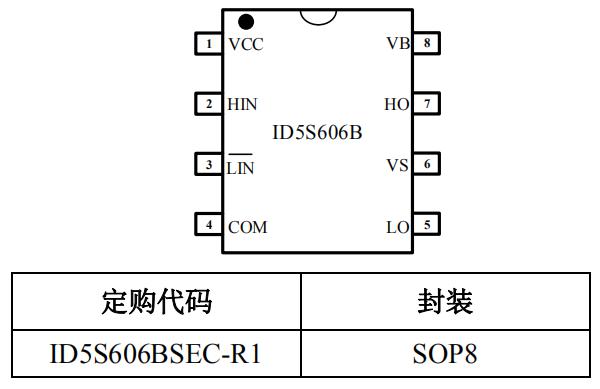

　　ID5S606B具有防直通�；�、欠压�；さ热娴谋；すδ�，交流电机结构简单、运行可靠、功率密度高，低转速，大转矩等优点，功能和引脚与ir2103芯片基本一致，可兼容替代ir2103，广泛应用于中小型功率电机驱动、功率MOSFET 或IGBT 驱动、半桥功率逆变器、全桥功率逆变器、任意互补驱动转换器等领域。
