HD1010 15W全桥功率级无线充发射端芯片

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2019-11-05
　　HD1010 15W全桥功率级无线充发射端芯片是一个高度集成的无线电源发射机模拟前端，集成了一个全桥功率驱动与mosfts，电流感知放大器，自举电路，通信解调器，线性调节器和�；さ缏罚耸迪諻PC兼容发射机所需的所有模拟组件。
　　
　　一、电流感放大器　　
　　为了支持外部对象检测(FOD)， HD1010全桥功率级无线充发射端芯片感知设备的平均输入电流的集成电流感知放大器的电压增益为50�！　�
　　对于当前信号的适当缩放，建议使用电流检测电阻是10 mΩ/ 20 mΩ。电流感知放大器的输出具有典型的0.5V偏移量当感知电流为零时。为准确的测量输入电流时，单片机需要校准这个偏移量�！　�
　　
　　二、pwm控制　　
　　PWM1输入控制内部MOSFET Q1和Q2，PWM2输入控制内部MOSFET Q3和Q4。PWM1和PWM2能否独立控制SW1和SW2占空比和频率。请注意，死时间已经到了在Q1(或Q3)至Q2(或Q4)期间实施在内部，所以没有必要在这段时间之间浪费时间外部控制信号PWM1和PWM2。
　　
　　三、下锁(UVLO)　　
　　UVLO功能保护芯片不受at操作电力供应不足。该芯片使所有功能失效如果输入电压低于3.4V(典型值)，则不会重新启动，直到输入电压高于3.6V(典型的)。
　　
　　四、电压调整器　　
　　HD1010无线充发射芯片具有集成的低漏出(LDO)电压监管机构。内部动力驱动和控制电路由这个电压供电。VDD引脚提供a调节5.0V电压电源。将这个引脚与电源解耦地面2.2μf低ESR陶瓷电容器靠近IC�！　�
　　一旦PVIN位于UVLO阈值。它不受EN信号的控制。的VDD调节器的负载能力约为20mA，因此可以用于直接给单片机供电。
　　
　　五、电压解调　　

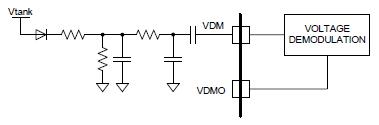

　　以提高通信的可靠性加载条件下，HD1010无线充发射端芯片已经集成了两个解调方案，一种基于输入平均的解调方案电流信息和其他基于线圈电压信息。电压型包络检波器为使用所述的离散解决方案实现图1。这个简单的实现实现了包络检波器功能低通滤波器以及直流过滤功能。

　　
　　六、当前的解调　　

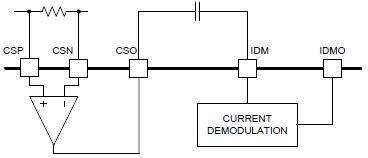

　　电流型检测器接受调制信息来自平均输入电流。电容器在CSO和IDM引脚之间可以过滤直流电流。的单片机可以在VDMO和VDMO上检测解调结果然后实现IDMO引脚的数据包解码。的单片机可以选择电压模式或电流模式信号取决于哪个产生最好的解调信号。

　　
　　七、过流保护((OCP)　　
　　HD1010无线充发射端芯片集成了一个小嗝嗝模式过电流�；�。电流的SW1高侧场效应晶体管和SW2检测高侧场效应晶体管，并与电流极限进行比较每个开关周期的阈值。当检测到的电流达到限流阈值过电流故障计数器递增。如果过流故障计数器达到8并溢出，全部4个内部无论PWM输入是什么，fet都是关闭的。的集成电路持续打嗝模式10毫秒然后尝试重启。打嗝模式OCP�；た梢源蟠蠼档推骄缌鞯郊跚崛任侍猓；ぷＲ坏㎡CP条件被移除，HD1010将退出hiccup模式并恢复正常运行。
　　
　　八、超温�；�(OTP)　　
　　超温�；�(OTP)防止芯片在极高的温度下工作。当硅模温度超过165℃时，HD1010无线充发射芯片关闭。当温度低于阈值(通常为150℃)时，HD1010 无线充发射端芯片芯片将再次启用。
　　
　　更多HD1010 15W全桥功率级无线充发射端芯片产品的详细手册或其他无线充相关资料，可向骊微电子在线客服申请。>>
