芯朋微携PD快充方案闪烁亚洲展，圆满落幕！

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2019-07-05
　　芯朋微于3月22日参加2019（春季）USB PD＆Type-C 亚洲大会，应用技术总监王旷出席演讲《如何让PD快充及无线充方案更精简？》，发布最新PD快充及无线充的重磅IC新品及解决方案。

　　
　　普通充电器充电接口一般为USB A口，输出电压固定为5V，单口输出电流不超过2.4A，受电网波动影响，持续高压容易损坏充电器器件，严重威胁充电器的安全，骊微电子代理的芯朋微PN637x通过OV/BO脚精确侦测市电，对充电器进行最安全�；ぃ罕；さ悴徽竦�、�；ず蟛恢仄�、保护后不锁死、雷击时不掉电！PN8306x集成智能Trench MOS，可实现零外围工作，提升转换效率，提高功率密，让充电器更安全可靠。
　　
　　PD快充需增加通信�？�，以根据手机指令调整输出电压及最大电流限制，同时需采用宽供电范围、高耐压、低Rdson 同步整流，以提高功率密度，因此充电接口一般为USB A/C口，输出电压一般可通过手机调节(PPS)，最大输出功率不低于18W，随着Type C接口的普及，以及高通及MTK方案对PD协议的支持，芯朋微基于PN8161+PN8307H推出18W PD快充电源应用方案。
　　
　　Chipown PD快充方案概况：　　
　　输入电压：90~265Vac　　
　　输出功率：18W　　
　　输出规格：12V1.5A；9V2A；5V3A　　
　　平均效率：满足CoC V5-2，4个点裕量　　
　　PCBA尺寸：48.0mm*36.0mm*14mm　　
　　拥有市电Brown in/out、输出过压�；ぁ⒕脊卤；ぁ⒅鹬芷诠鞅；�、次级整流管短路保护等。
　　
　　PD快速充电器技术挑战：　　
　　原副边芯片如何实现宽VDD工作范围？　　
　　不同输出电压下，如何提高转换效率、简化EMC设计？　　
　　协议芯片的兼容性？
　　
　　PN8161内部集成了准谐振工作的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源�！　�
　　PN8307H包括同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管。

　　

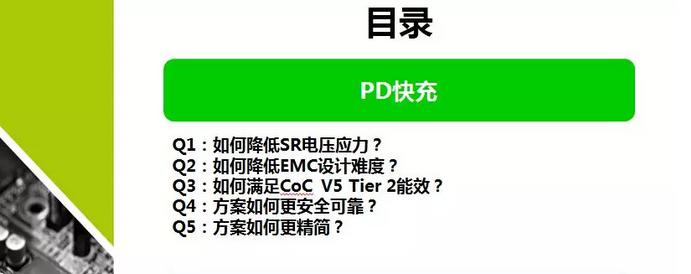

　　Q1:如何降低SR电压应力？　　
　　CCM模式被限制：启动瞬态，CCM模式仅存在于SR没有工作前(输出电压低于3V)。正常工作时，PN8161被限制QR/DCM模式，由于不能工作在CCM模式，SR无额外尖峰电压(反向恢复尖峰或直通尖峰)；　　
　　支持大匝比设计：PN8161内置690V高雪崩智能MOSFET，支持11以上匝比设计，进一步降低SR反压。
　　
　　Q2:如何降低EMC设计难度？　　
　　PN8161 内置频率抖动模块，调节Ipk改变导通时间T1和消磁时间T2，从而实现开关频率fs抖动�！　�
　　负载越重，抖频幅度越大，传导易通过；负载减轻，由于T3增长，抖频幅度随之减小，避免音频噪音。
　　
　　Q3：如何满足CoC V5 Tier 2能效？　　
　　自适应工作曲线：根据输出电压调整降频曲线来.保证系统稳定，同时实现了不同输出下高工作效率�！　�
　　智能MOSFET：M1电流采样节省CS电阻损耗；M2功率开关1.6ohmRdson，降低通态损耗；M3高压启动移去2颗启动电阻，满足30mW待机。　　
　　高集成度同步整流：11mohmRdson小通态损耗；自适应关断阈值根据漏源端压差来自主调节关断阈值，以减小体二极管导通的时间。
　　

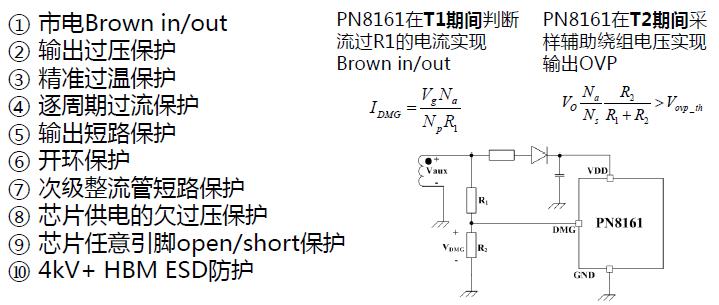

　　Q4：PD快充方案如何更安全可靠？

　　
　　Q5方案如何更精简？　　
　　1. 原边芯片PN8161实现SOP8功率集成，节省启动电阻、CS侦测网络等外围；　　
　　2. 方案仅工作在QR/DCM模式，60V同步整流电压裕量充足，PN8307H实现SOP8功率集成，简化应用；　　
　　3. SSR架构，协议芯片任意搭，百家争鸣，易实现最简通信�？�；
　　

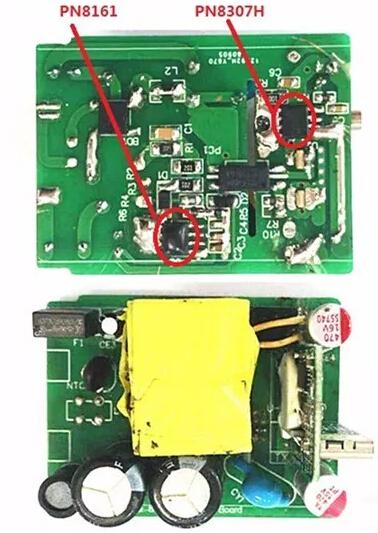

　　18W PD快充电源应用方案亮点：　　
　　节省10颗以上外围：无启动电阻、无CS侦测网络，原副边均实现SOP8功率集成；　　
　　满足CoC V5 Tier 2：专利高压启动，实现30mW待机功耗；工作曲线随输出电压自适应，不同输出电压下平均效率裕量均大于4个点；　　
　　EMC性能卓越：抖频幅度随负载自适应，改善传导；DCM/QR工作模式，避免次级整流管反向恢复问题，改善辐射；　　
　　3.3~12V宽输出电压范围：PN8161/PN8307H供电范围宽，无需额外LDO稳压；　　
　　协议芯片任意搭：SSR架构，方案易满足PD3.0/QuickCharge 4+。
　　
　　随着USB PD快充及高通QC4+快充的普及，整个USB PD快充生态已经具备一定规模，芯朋微推出的PN8161+PN8307H 18W PD快充电源应用方案支持12V1.5A；9V2A；5V3A输出规格，拥有更高效的供电能力，传输速率最快，有效的解决了手机快速充电续航等问题，如果需要产品的详细资料，可向骊微电子申请。。。。
