更小变压器，24W电源套片方案！
字号：T|T
基于PN8390+PN8308M高集成度原边反馈12V2A六级能效方案，支持CCM/QR/DCM任意工作模式，进一步提升电源效率并显著减小变压器体积，动态和EMC性能卓越，�；すδ芮看�，目前大批量产于机顶盒、路由器、智能音响、家用电器等应用场合。
24W电源套片方案特性
输入电压：90Vac~297Vac(47~63Hz)
输出功率：24W
输出规格：12V/2A
变压器：EE16加宽
平均效率：>86.8%（#22线端轻松满足CoC V5 Tier2能效要求）

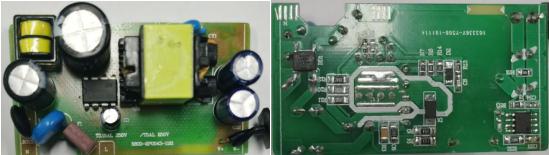

PCBA尺寸：64.5mm*35.0mm*20.0mm
�；すδ芷肴喊鹬芷诠鞅；�、过压保护、开环保护、过温保护、输出短路保护和CS开/短路�；さ�，同时还集成AC电压欠压�；すδ�。

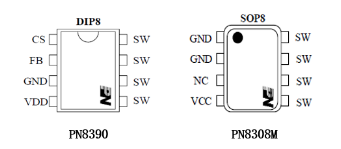

PN8390 集成超低待机功耗准谐振原边控制器及 650V 高雪崩能力智能功率 MOSFET，用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8390 为原边反馈工作模式，可省略光耦和 TL431，支持 CCM、DCM 和 QR 等多种工作模式。内置高压启动电路，可实现系统空载待机损耗230VAC）小于 50mW。在恒压模式，采用准谐振、多模式技术共同提高效率并消除音频噪声，使得系统满足 6 级能效标准，而特有频率抖动技术可实现较好的 EMI 特性；
PN8308M 包括同步整流控制器及 N 型功率 MOSFET，用于在高性能 AC/DC 反激系统中替代次级整流肖特基二极管。内置电压降极低的功率 MOSFET 以提高电流输出能力，提升转换效率，使得系统效率可以轻松满足 6 级能效的标准，并留有足够的裕量。PN8308M 集成了极为全面的辅助功能，包含输出欠压保护、最小导通时间等功能。
PN8390+PN8308M 24W电源套片方案亮点
■ 闭环恒流技术，实现CCM/DCM任意工作模式恒流，CC精度±5%以内
■ 双环控制技术，彻底解决PSR抗干扰性和动态负载响应矛盾
■ 电流跟踪关断技术，50ns内快速关断SR，同步整流反向电压尖峰小
■ 高压启动+5种CV工作模式，顺绕EE16变压器可满足CoC V5 Tier 2
■ 三段式启动，输出电压上升小于30ms，主开关管Vds尖峰显著降低
■ 内置10重�；ぃ玫缭捶桨父踩�、更精简

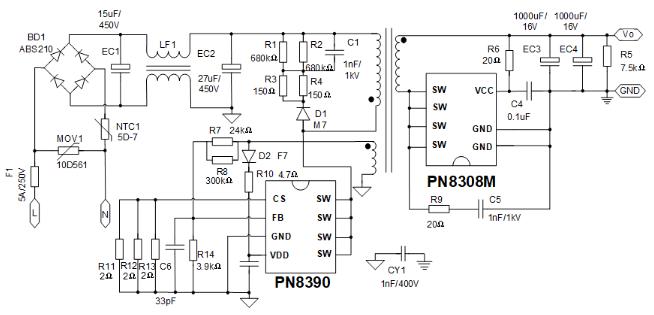

24W电源套片方案原边PN8390和副边PN8308M均支持CCM/QR/DCM任意工作模式，EE16加宽变压器减少体积提升电源效率，满载效率大于86.8%，�；すδ芷肴鹬芷诠鞅；�、过压�；�、开环�；�、过温�；ぁ⑹涑龆搪繁；ず虲S开/短路�；さ龋被辜葾C电压欠压�；すδ�，更多24W电源套片方案原理图，电源输入输岀规格，BOM表可向骊微电子申请。
