高集成PD快充20W方案，为iPhone设计！

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2020-10-20
　　苹果20W PD快充充电器已成为了新款iPad的inbox标准配件，势必推动第三方PD快充配件的快速发展，骊微电子基于PN8162+PN8307H电源芯片开发的高密度PD快充20W方案，竞争优势明显。同时，这套20W PD电源方案的问世，也对小功率PD快充产品往更高功率密度的方向发展起到重要的推动作用。

　　
　　初级PWM主控芯片采用PN8162，集成了准谐振工作模式的电流模式控制器和功率MOSFET，集成度高，并针对高性能、低待机功率的离线反激变换器应用进行了优化。
　　
　　同步整流芯片采用PN8307H，这是一款支持CCM的高性能同步整流功率开关，集成10mΩ 60V同步整流MOS，适用于隔离型的同步整流应用，尤其适用于充电器中续需求高效率的场合，兼容DCM和QR模式。
　　
　　USB PD快充协议芯片采用HUSB339B，该芯片支持 PD3.0、PD2.0、QC3.0/QC2.0、AFC、FCP、BC1.2 DCP 及 5V2.4A等多种充电协议，适用于20W PD旅充和车充等应用场合。

　　
　　高集成PD快充20W方案亮点：　　

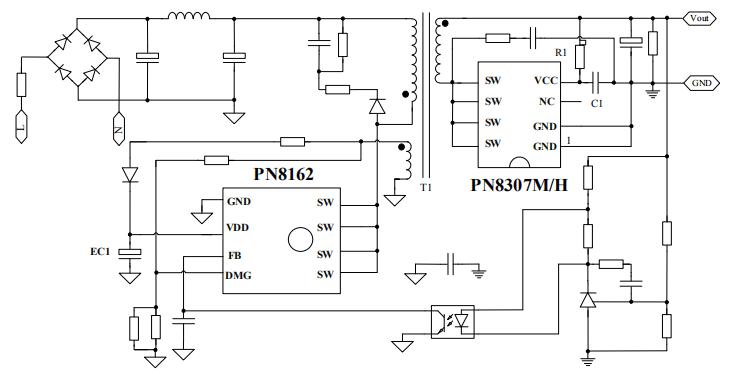

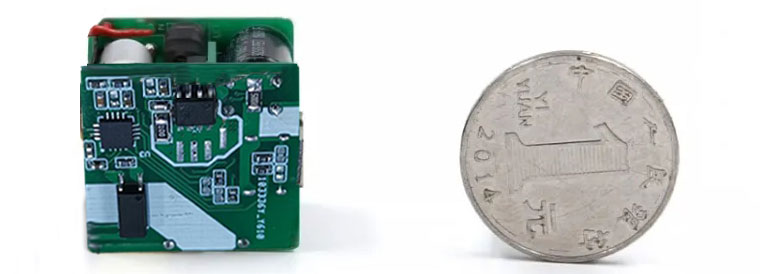

　　☞ 原边主控 PN8162 和次边同步 PN8307Ｈ均实现功率集成，得益于专利智能 MOS 技术，节省启动电阻、CS侦测电阻等多颗外围，PCBA 尺寸：28mm*28mm*24mm；　　

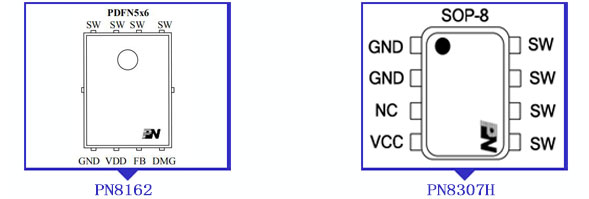

　　☞ PN8162 采用 PDFN 专用功率封装，相比传统 SOP8，封装热阻从 80℃/W 降低至 15℃/W，显著提高充电器功率密度；单边 drain 脚位，高低压引脚爬电距离大于 1.2mm，安全可靠；　　
　　☞ PN8162 采用负载自适应谷底开通技术，彻底解决小体积充电器开关干扰源至 LN 线位移电流带来的传导难题，EMC 裕量大于 6dB；　　
　　☞ PN8162 工作强制 DCM 模式，从而保证最糟工况下 SR 尖峰电压可控制在 51V 以内，60V 耐压的 PN8307即可保证电压 de-rating 裕量充足，进而降低整体方案成本；　
　　☞ PN8162 内置输入欠压�；�，通过 DMG 监控市电，防止市低压工作导致电源异常；　　
　　☞ PN8162 9-38V VDD 供电、PN8307 3-24V VCC 供电，在 3-12V 输出电压范围内无需外部 LDO；　
　　☞ PN8162 内置线电压补偿，根据市电自动调整内部峰值电流参考，全电压范围 OCP 精度在 10%以内；　　
　　☞ HUSB339B 协议支持 PD3.0、PD2.0、QC3.0/QC2.0、AFC、FCP、BC1.2 DCP 及 5V2.4A。

　　

　　PD快充20W方案输出规格为12V1.67A;9V2.22A;5V3A，选用了高度集成的初级PWM芯片PN8162和高集成同步整流芯片PN8307H，最大限度减少外围器件数量，同时采用了典型的开关电源输出宽范围电压，并由PD协议芯片通过光耦控制输出电压的架构，开关电源部分均采用高集成设计，精简外围，让PD充电器的小型化成为可能，更多PD快充20W方案原理图，电源输入输出规格，BOM 表和变压器参数以及安规和 EMI 测试数据等资料，请向骊微电子申请。>>
