苹果iPad Air4标配20W PD快充，推动USB PD快充的普及！
字号：T|T
9月16日凌晨1点，苹果如期召开了秋季新品发布会，发布了两款Apple Watch和两款iPad，新一代iPad Air4采用了主流的USB-C接口，并且标配了全新的20W PD快充充电器，在一定程度上推动了USB PD快充的普及，同时，也促进了第三方20W快充产业兴起。
PD 18W快充具有功率小、体积小、单价低、竞争激烈等属性，对于20W PD快充而言，在电源芯片方面，各快充大厂商往往更倾向于选择内置MOS的高集成电源方案，以此减少产品PCBA上元器件数量，降低系统成本、缩短产品开发周期、加速产品上市，抢占市场。
作为国产AC-DC半导体企业的标杆，芯朋微抓住了传统充电配件的更新换代的契机，并结合自身优势，推出了PN8161+PN8307H 18W USB PD快充高集成度解决方案，凭借极简的外围设计和稳定的性能，投入市场仅一年多时间，获得多家电源厂商和品牌的高度认可。

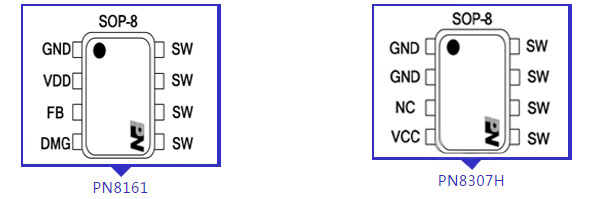

PN8161 PWM主控芯片内部集成了准谐振工作的电流模式控制器和功率MOSFET，通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和SoftDriver技术充分保证良好的EMI表现。
PN8307H次级同步整流芯片，内置同步整流控制器及高雪崩能力功率MOSFET，适用3.6V-20V常用适配器输出，适用于QC3.0适配器及其他固定电压输出的适配器。该芯片还集成了极为全面的辅助功能，包含输出欠压保护、防误开启、最小导通时间等功能，同时外围元件非常精简。
PN8161+PN8307H方案亮点：
节省10颗以上外围： 无启动电阻、无CS侦测网络，原副边均实现SOP8功率集成；
满足CoC V5 Tier 2：专利高压启动，实现30mW待机功耗；工作曲线随输出电压自适应，不同输出电压下平均效率裕量均大于4个点；
EMC性能卓越：抖频幅度随负载自适应，改善传导；DCM/QR工作模式，避免次级整流管反向恢复问题，改善辐射；
3.3~12V宽输出电压范围：PN8161/PN8307H供电范围宽，无需额外LDO稳压；
协议芯片任意搭：SSR架构，方案易满足PD3.0/QuickCharge 4+。

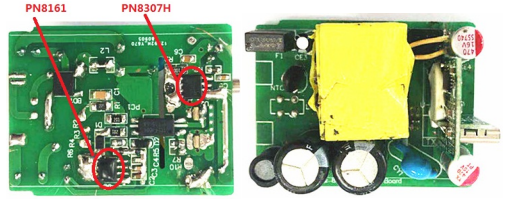

苹果新款20W充电器的推出，形成了一个全新的市场，将迎来20W快充市场的新一轮增长，PN8161+PN8307H 18W USB PD极简快充方案，初次级控制器均内置了MOS管，使得电路大大简化，有效降低BOM成本，更多USB PD快充原理图，电源输入输出规格，BOM 表和变压器参数以及安规和 EMI 测试数据等资料，请向骊微电子申请。>>
