X电容放电专用芯片--PN8275解决大功率电源待机难题

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2020-03-24
　　由于大部分的用电设备长期都处于待机状态，所以现在电源工程师不但要考虑到电源的效率，还要顾及空载或者待机功耗，AC输入端最大的损耗就来自于X电容放电的电阻，容值越大，放电的电阻就越小，损耗也就越大，为了降低损耗可以用专门的X电容放电芯片--PN8275，可以自动检测AC是否掉电，正常工作几乎没有损耗，解决大功率电源待机难题。
　　
　　X电容放电专用芯片--PN8275芯片特点　　
　　■ 集成X电容放电模块，利用HV脚监控市电，市电断开后启动1.5mA恒流源自动对X电容进行放电，放电速度快；　　
　　■ 符合IEC62368-1安规要求，CB证书编号：DK-76617-UL；　　

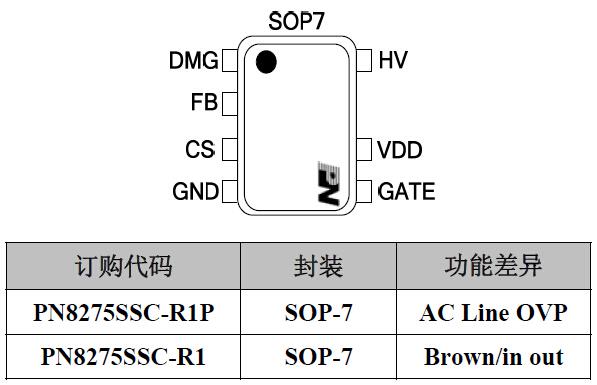

　　■ 高可靠性：1.定制SOP-7框架，满足HV脚和VDD脚之间更高的爬电距离要求；2.HV内置800V VDMOS，比LDMOS有更高的抗雪崩能力；3.VDD耐压大于45V，HBM ESD 4KV；　　
　　■ 保护功能齐全，集成市电欠压、市电过压、输出过压、OTP等保护；　　
　　■ 高能效，增加了DMG脚，带准谐振的多工作模式，效率更高，轻松满足CoC V5 Tier 2能效标准。

　　

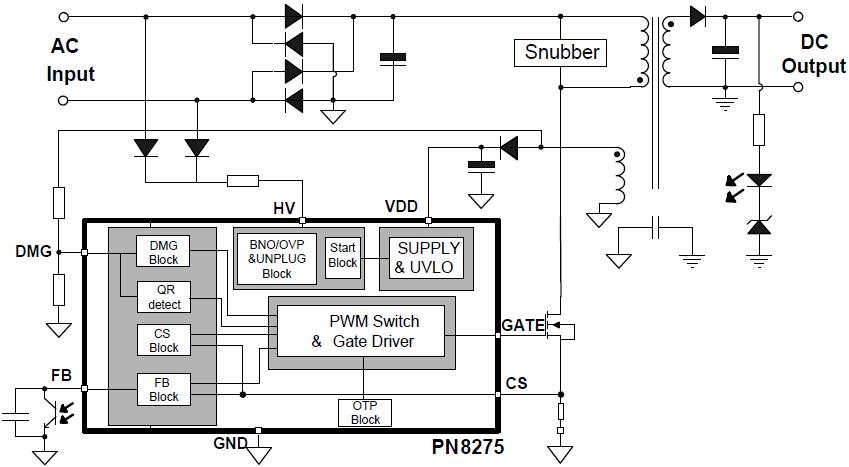

　　PN8275 x电容放电芯片的HV脚兼具高压启动和X电容放电功能。市电正常时，HV�？樵谄舳崾蠊乇眨坏盇C输入断开后，90ms内可判断出市电异常，则启动HV内部的恒流源放电。二极管D1、电阻R1和D6构成放电回路1，二极管D2、电阻R1和D4构成放电回路2。
　　

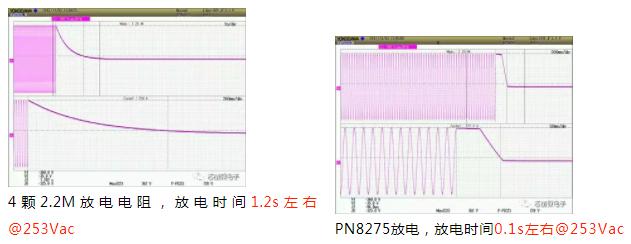

　　在12V3A电源方案实验中，X电容0.22uF，市电断电后，4颗2.2M放电电阻，放电时间1.2s左右@253Vac，x电容放电芯片PN8275放电，放电时间0.1s左右@253Vac，放电时间更短，更安全！

　　
　　X电容放电芯片PN8275，具有降低系统待机功耗，缩短放电时间(更安全)，降低系统EMC设计难度(X电容选择更灵活)等三大优点，X电容芯片PN8275适用于适配器、TV、大功率辅助电源等反激拓扑架构的应用场合。
