HD1015无线充发射端芯片布局指南!
字号：T|T
正确的pcb布局是hd1015无线充发射端芯片稳定高效运行的关键，导通快速开关电流或电压的轨迹容易与杂散电感和寄生电容相互作用，产生噪声，降低性能。无线充发射端芯片为了获得更好的结果，请遵循以下指导原则：
1、从pvin到pgnd的旁路电容器应尽可能靠近pvin和pgnd引脚，特别是对于两个小电容器�！ �
2、PGND通过电容器之间的通路连接到底层�！ �
3、从车辆识别号到接地的旁路电容器应尽可能靠近车辆识别号和接地引脚，特别是对于小电容器�！ �
4、buck变换器输出电容的接地应直接接地，以减小功率回路�！ �
5、VDD管脚可以从底层连接到DC/DC的输出电容器，在不连接电感的情况下连接到电容器后面的点�！ �
6、VDD旁路电容器放置在VDD引脚旁边�！ �
7、V3P3旁路电容器放在V3P3引脚旁边�！ �
8、VREF旁路电容器放置在VREF引脚旁边�！ �
9、agnd引脚通过kelvin连接连接到公共接地�！�

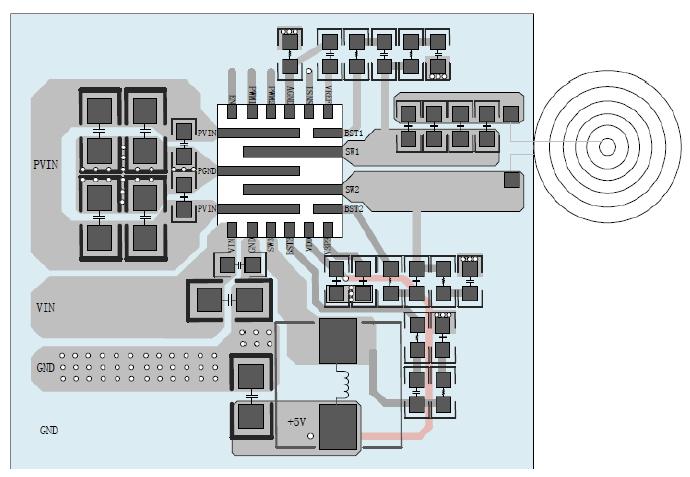

HD1015无线充发射端芯片PCB布局示例
