开关电源芯片正激式与反击式的区别

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2019-05-31
　　开关电源可以依据负载进行自动调整，由开关部分和控制部分的组成。开关部分是完成电压变换的主要部分，包括开关管，同步管，电感，电容等元器件；而控制部分则是在比较输出的反馈电压和参考电压之后，经过信号转换和处理后输出来调整开关管占空比，从而稳定输出电压，开关电源芯片控制开关的导通与关断，并依据电容和电感的能量存储特性，将能量从输入传送到输出，并使输出电压稳定的一种电源。
　　
　　隔离式DC-DC转换器它能够提供电流隔离，抵抗噪声和提高安全性。隔离式DC-DC转换器常采用变压器或光耦合器来实现输入输出的电气隔离，下面跟随骊微电子小编看下开关电源芯片正激式与反击式的区别。
　　
　　正激式转换器在降压型DC-DC转换器的基础之上添加变压器而形成，具体电路结构如下图所示。
　　
　　正激式转换器的电路结构比较简单，通过变压器实现了对输入输出电压的隔离，可实现多路输出，可应用在中小功率的变换场合。
　　

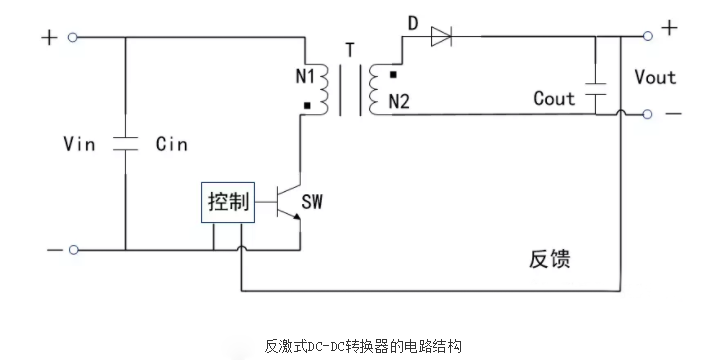

　　反激式DC-DC转换器的电路结构，其广泛应用于低功率，高输入电压的应用场合，调节能力比正激式转换器弱，通常工作于非连续传导模式。
　　
　　那么开关电源芯片正激式与反击式的区别又是什么呢？
　　
　　从结构来说，正激式变压器要求较大的电感量，同时不需要为变压器开气隙。开关管关断时，正激式靠电感和续流二极管维持输出，反激式靠变压器次级释放能量来维持输出。所以相比于正激式，反激式电路则更是额做多路输出，且安全性能更高。
　　
　　从工作方式来说，正激式是指当变压器原边开关管导通时，能量被传送到负载，当开关管截止时，变压器能量通过磁复位电路去磁。反激式与正激式工作方式相反，原边开关管导通时，变压器存储能量，当开关管截止时，变压器能量传送到负载。
