主流AC/DC电源管理芯片选型要点

字号：T|T
文章出处：骊微电子责任编辑：admin人气：-发表时间：2019-05-31
　　a/d电源管理芯片是一种模数转换芯片，把模拟信号转换为信息基本相同的数字信号，A/D转换器的品种繁多、性能各异，在设计数据采集系统时，首先碰到的就是如何选择合适的A/D转换器以满足系统设计要求的问题，同时A/D器件和芯片是实现单片机数据采集的常用外围器件，选择A/D转换器件需要考虑器件本身的品质和应用的场合要求，所以可以根据以下几个方面的指标选择一个A/D器件。

　　
　　(1) A/D转换器位数：A/D转换器位数的确定，应该从数据采集系统的静态精度和动态平滑性这两个方面进行考虑。从静态精度方面来说，要考虑输入信号的原始误差传递到输出所产生的误差，它是模拟信号数字化时产生误差的主要部分。量化误差与A/D转换器位数有关。一般把8位以下的A/D转换器归为低分辨率A/D转换器，9~12位的称为中分辨率转换器，13位以上的称为高分辨率转换器。10位A/D芯片以下误差较大，11位以上对减小误差并无太大贡献，但对A/D转换器的要求却提得过高。因此，取10位或11位是合适的。由于模拟信号先经过测量装置，再经A/D转换器转换后才进行处理，因此，总的误差是由测量误差和量化误差共同构成的。A/D转换器的精度应与测量装置的精度相匹配。也就是说，一方面要求量化误差在总误差中所占的比重要小，使它不显著地扩大测量误差;另一方面必须根据目前测量装置的精度水平，对A/D转换器的位数提出恰当的要求。
　　
　　目前，大多数测量装置的精度值不小于0.1%~0.5%，故A/D转换器的精度取0.05%~0.1%即可，相应的二进制码为10~11位，加上符号位，即为11~12位。当有特殊的应用时，A/D转换器要求更多的位数，这时往往可采用双精度的电源转换方案。
　　
　　(2) A/D转换器的转换速率：A/D转换器从启动转换到转换结束，输出稳定的数字量，需要一定的转换时间。转换时间的倒数就是每秒钟能完成的转换次数，称为转换速率。
　　
　　确定A/D转换器的转换速率时，应考虑系统的采样速率。例如，如果用转换时间为100us的A/D转换器，则其转换速率为10KHz。根据采样定理和实际需要，一个周期的波形需采10个样点，那么这样的A/D转换器最高也只有处理频率为1KHz的模拟信号。把转换时间减小，信号频率可提高。对一般的单片机而言，要在采样时间内完成A/D转换以外的工作，如读数据、再启动、存数据、循环计数等已经比较困难了。
　　
　　(3) 采样/保持器：采集直流和变化非�；郝哪Ｄ庑藕攀笨刹挥貌裳３制鳌６杂谄渌Ｄ庑藕乓话愣家硬裳３制�。如果信号频率不高，A/D转换器的转换时间短，即采样高速A/D时，也可不用采样/保持器。
　　
　　(4) A/D转换器量程：A/D转换时需要的是双极性的，有时是单极性的。输入信号最小值有的从零开始，也有从非零开始的。有的转换器提供了不同量程的引脚，只有正确使用，才能保证转换精度。在使用中，影响A/D转换器量程的因素有：量程变换和双极性偏置;双基准电压;A/D转换器内部比较器输入端的正确使用。
　　
　　(5) 满刻度误差：满度输出时对应的输入信号与理想输入信号值之差。
　　
　　(6) 线性度：实际转换器的转移函数与理想直线的最大偏移
　　

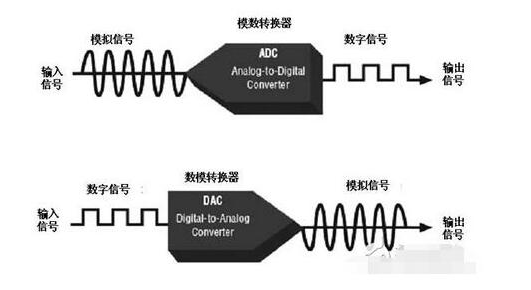

　　AC/DC电源管理芯片的功能是把模拟量变换成数字量，由于实现这种转换的工作原理和采用工艺技术不同，因此生产出种类繁多的a/d转换芯片，随着数字技术，特别是信息技术的飞速发展与普及，在现代控制、通信及检测等领域，为了提高系统的性能指标，对信号的处理广泛采用了数字计算机技术，a/d电源管理芯片就是一种能在模拟信号与数字信号之间起桥梁作用的电路-模数和数模转换器。
