PN8161+PN8307H省10颗外围的18W PD快充电源应用方案

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2018-11-09 09:56
　　USB- Power Delivery（USB PD） 是目前主流的快充协议之一，手机快充有两个实现模式，一个是大电压方案，比如高通的QC 3.0采用的就是9V/2A的充电方案，而OPPO的VOOC闪充和一加的Dash闪充采用的都是5V/5A的大电流的方案，最近芯朋微也推出了PN8161+PN8307H省10颗外围的18W PD快充电源应用方案，下面跟随芯朋微一级代理商骊微电子小编一起来看看：
　　

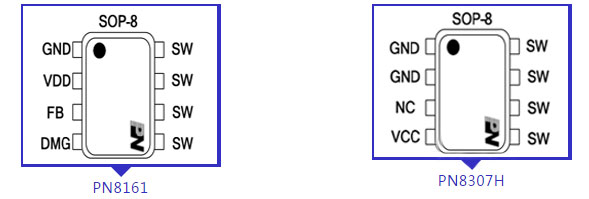

　　PN8161+PN8307H封装及脚位配置图：

　　
　　PN8161内部集成了准谐振工作的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。
　　
　　PN8307H包括同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管。
　　

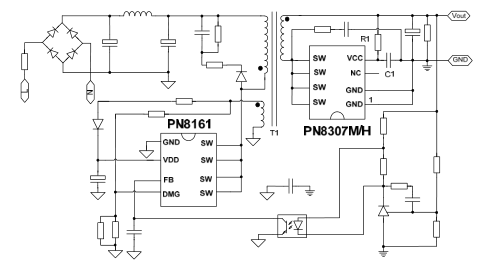

　　PN8161+PN8307H方案典型应用图：
　　
　　PN8161+PN8307H方案特性：　　
　　输入电压：90~265Vac　　
　　输出功率：18W　　
　　输出规格：12V1.5A；9V2A；5V3A　　
　　平均效率：满足CoC V5-2，4个点裕量　　
　　PCBA尺寸：48.0mm*36.0mm*14mm　　
　　拥有市电Brown in/out、输出过压�；ぁ⒕脊卤；�、逐周期过流保护、次级整流管短路�；さ取�
　　
　　PN8161+PN8307H方案亮点：　　
　　节省10颗以上外围： 无启动电阻、无CS侦测网络，原副边均实现SOP8功率集成；　　
　　满足CoC V5 Tier 2：专利高压启动，实现30mW待机功耗；工作曲线随输出电压自适应，不同输出电压下平均效率裕量均大于4个点；　　
　　EMC性能卓越：抖频幅度随负载自适应，改善传导；DCM/QR工作模式，避免次级整流管反向恢复问题，改善辐射；　　
　　3.3~12V宽输出电压范围：PN8161/PN8307H供电范围宽，无需额外LDO稳压；　　
　　协议芯片任意搭：SSR架构，方案易满足PD3.0/QuickCharge 4+。
　　
　　随着USB PD快充及高通QC4+快充的普及，目前市面上已有多款设备支持了USB PD快充，甚至不少手机已经率先支持了USB PD3.0（PPS）协议，用户群数量也在不断增加，整个USB PD快充生态已经具备一定规模，如今，在电池技术不会有突飞猛进的条件下，芯朋微PN8161+PN8307H 18W PD快充电源应用方案有效的解决了手机快速充电续航等问题。
