芯朋微：如何应对20W PD快充小型化挑战？
字号：T|T
在2020（冬季）USB PD＆Type-C亚洲展上，芯朋微电子应用技术总监王旷先生出席本次展会并发表主题演讲《如何应对PD快充小型化挑战？》，并同期发布最新20W PD快充重磅IC新品及解决方案！
随着苹果iPhone 12新机不标配充电器的策略，20W PD快充配件市场迅速兴起，并且需求量日益增加，在高功率密度的发展趋势下，如何在提升输出功率的同时，将20W充电器体积进一步减小，芯朋微顺势推出基于PN8162 20W PD快充套片解决方案。
20W PD快充方案特征
输入电压：90Vac~264Vac(47~63Hz)
输出规格：5V3A；9V2.22A；12V1.67A

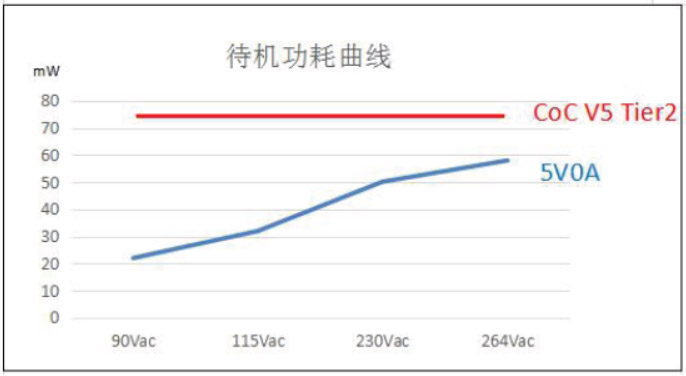

待机功耗：＜75mW
平均效率：满足CoC V5 Tier 2能效要求
变压器：PQ2013-5
保护功能齐全：包含逐周期过流�；ぁ⒐贡；ぁ⒖繁；�、过温�；�、输出短路�；さ�，同时还集成AC电压欠压�；すδ�。

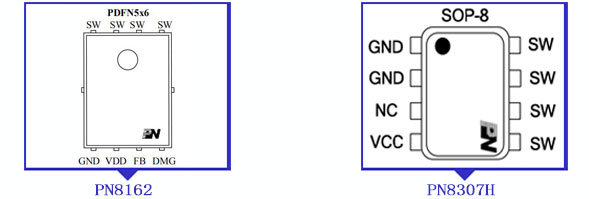

封装及脚位配置图
PN8162内部集成了准谐振工作模式的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。
PN8307H包括同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管。

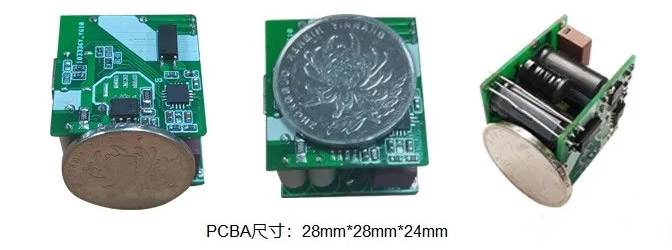

PCB及DEMO实物图

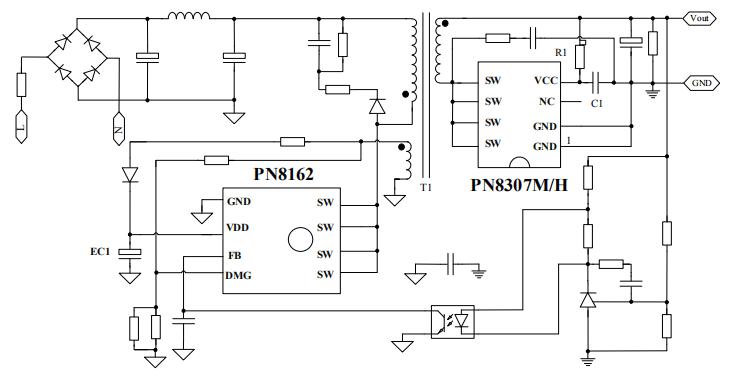

20W PD快充方案典型应用图
20W PD快充方案亮点
1、方案精简，利于充电器小型化设计：原边主控和次边同步整流均实现功率集成，并可节省启动电阻、CS侦测电阻等多颗外围；
2、方案温升低，可满足45℃安规：PN8162采用QR控制技术，降低芯片开通损耗；PDFN功率封装，单边drain脚位，高低压引脚爬电距离大于1.2mm，便于PCB布线及敷铜散热；
3、智能控制技术，显著降低方案成本：PN8162工作强制DCM模式，降低同步整流耐压；自适应QR开通技术，简化EMC设计；集成输入市电欠压及输出过压�；ぃ扌柰獠扛ㄖ缏�。
20W PD快充方案PN8161+PN8307H因集成度高、性能卓越、方案成本优势明显被众多电商品牌采用，已成为现象级爆款产品，更多20W PD快充产品相关手册、线路图、BOM、变压器设计资料、Demo测试数据、芯片应用要点请向骊微电子申请。>>
