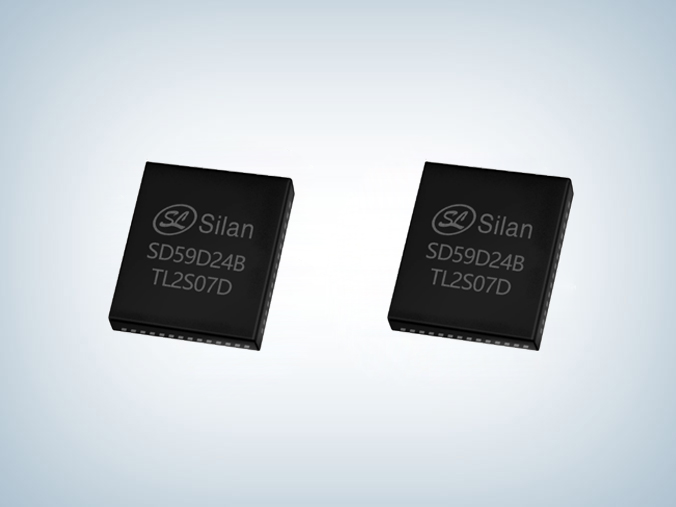

SD59D24B 30-100W全集成快充SOC芯片
所属分类：SLAN/士兰微
品牌：士兰微
型号：SD59D24B
封装：QFN-60-7*7*0.75-0.4
功率：100W
电流：3.3V-40V
型号：SD59D24B
封装：QFN-60-7*7*0.75-0.4
功率：100W
电流：3.3V-40V
订购热线：0755-23087599
SD59D24B全集成快充SOC芯片是一款应用于移动电源的高集成度协议和电源控制芯片，集成4路USB端口（最多AACC),兼容PD3.0、PPS、QC4.0+、FCP、SCP、SFCP、AFC、BC1.2、APPLE、VOOC、VIVO等快充协议。集成2路升降压控制电路，实现2路独立电源的CCCV控制。内置高精度ADC，实现锂电池充放电管理。
SD59D24B功能丰富，为快充移动电源提供完整的解决方案。系统外围简单，大大降低BOM成本。
SD59D24B主要特点
■ 工作电压范围：3.3V-40V
■ PD3.0,PPS,QC4.0+,FCP,SCP,SFCP,AFC,BC1.2 APPLE,VOOC,VWO等快充协议
■ 支特2对CC口和4对DD口协议解析
■ 8路死区可控的PWM驱动控制
■ 双路电流采样，三路电压采样
■ 4路负截开关控制
■ I2C/UART通信
■ LED指示及数码管显示
■ 手机接入检测及移除检测
■ 支特STOP低功耗模式
■ 内置过压保护、过流�；ぁ⒐卤；�。

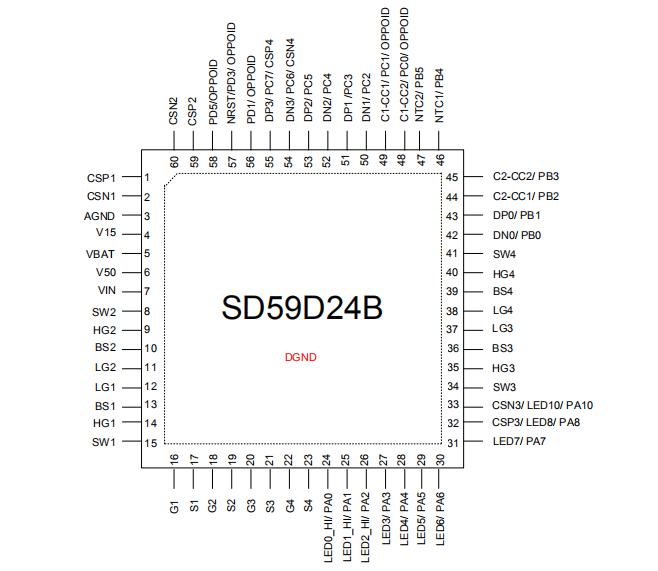

管脚排列图

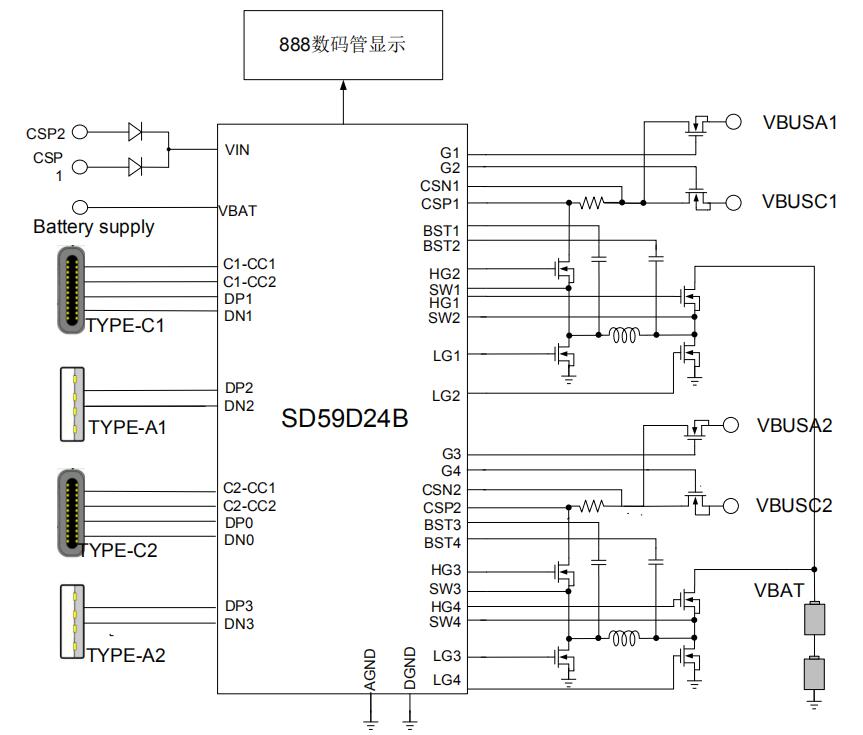

应用电路图
SD59D24B是在2023国际集成电路展览会暨研讨会上荣获“年度最佳电源管理IC奖”，内置协议+驱动+MCU，一颗芯片即可实现多口，多协议，双向双路升降压的大功率独立快充方案，应用在户外电源中，可以通过精简的电路即可实现100W双向快充功能，应用于移动电源的控制芯片，可简化30-100W快充移动电源设计，更多SD59D24B 全集成快充SOC芯片产品手册、电气参数等资料请向士兰微代理骊微电子申请。>>
