CR6248是一款高精度CC/CV原边检测PWM开关，待机功耗小于 75mW。集成了多种功能和�；ぬ匦�，包括欠压锁定（UVLO），VDD 过压�；ぃ∣VP），软启动，过温保护（OTP），逐周期电流限制（OCP），CS 引脚悬空�；�，输出短路�；�，内置前沿消隐电路，使得CR6248 12w原边芯片具有更高的可靠性�！ �
CR6248 12w原边芯片内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中CC/CV 输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围（90V~264V）内输出恒定的功率。
cr6248电源ic特点
■ 高精度 CC/CV 控制，无需光耦和 TL431
■ 内置 650V 功率开关 MOSFET
■ 低的启动电流：5uA（Typ）
■ 低的工作电流：1mA（Typ）
■ 内置软启动功能
■ 内置前沿消隐电路(LEB)
■ 内置优化 EMI 特性电路
■ 内置全电压功率自适应补偿功能
■ 内置初级电感量偏差补偿功能
■ 内置输出线压降补偿
■ 内置多重保护功能
■ DIP-8L绿色封装

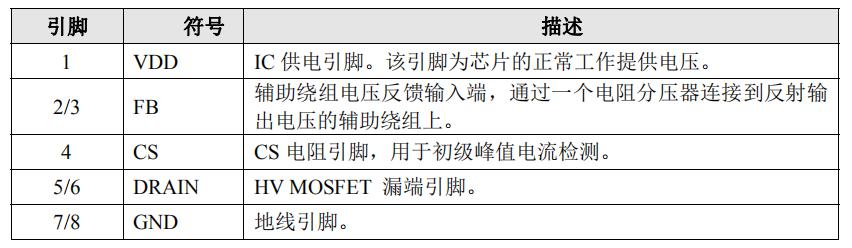

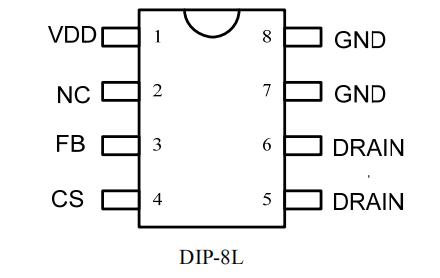

cr6248引脚分布及描述

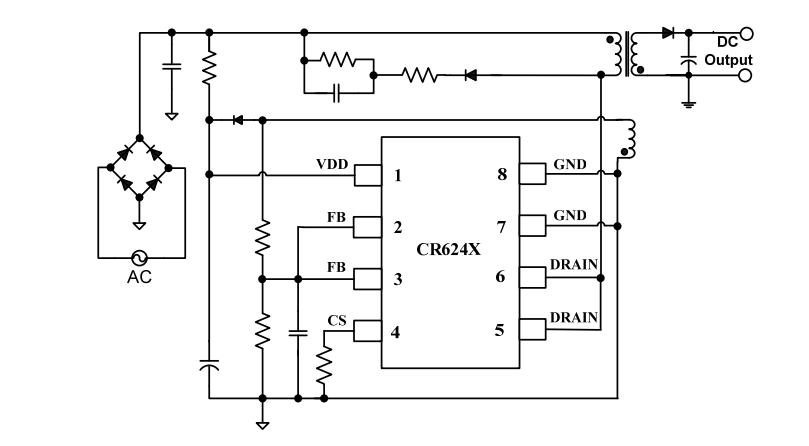

CR6248电源电路图
应用领域
■ 小功率电源适配器
■ 蜂窝电话充电器
■ 数码相机充电器
■ 电脑和服务器辅助电源
■ 替代线性调整器和RCC

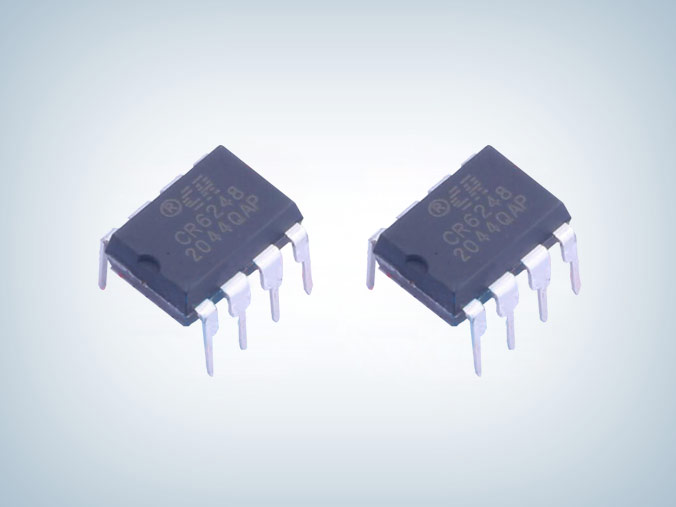

CR6248 采用DIP-8L封装，230VAC 15%应用功率≤15W，90-265VAC应用功率≤13W，管脚及功能与OB2530基本一致，可兼容代换OB2530，被广泛应用于手机、无绳电话、PDA、数码相机等电池充电器、小功率适配器、PC、TV 等辅助电源、线性电源/RCC 替换等领域，更多12w原边芯片CR6248_5V2.4A、CR6248_12V1A充电器/适配器方案产品手册、应用设计指导书等资料请向启辰微代理骊微电子申请。>>
