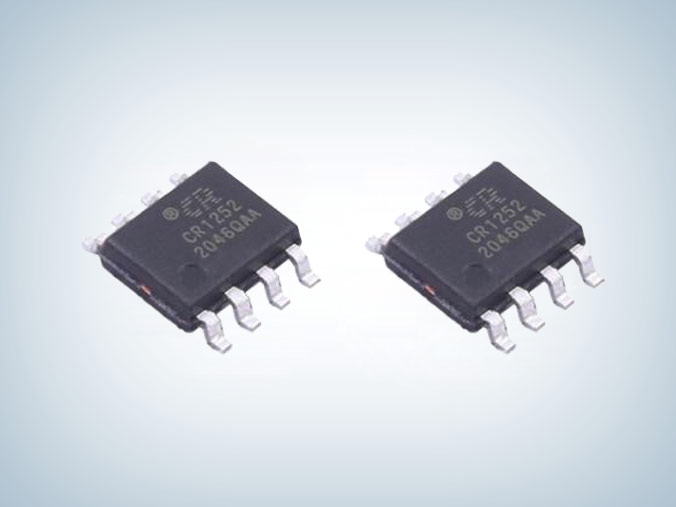

CR1252A 100-300W正激控制器芯片
所属分类：CR/启臣微
品牌：CR启臣微
型号：CR1252A
封装：SOP-8L
功率：100-300W
电流：
型号：CR1252A
封装：SOP-8L
功率：100-300W
电流：
订购热线：0755-23087599
CR1252A正激控制器芯片采用 SOP-8L封装，是一款高性能电流�？刂菩酒�，其工作在正激工作模式，外置内部工作频率可调引脚，通过选择电阻调整芯片工作频率，芯片内置独特的过载保护机制，内置线电压低压�；すδ埽瓜低彻ぷ鞲踩�，可用于 PC 电源，游戏机电源等领域。
CR1252A正激控制器芯片特征
■ 峰值电流限制
■ 内部工作频率可调,最高可达500kHz
■ 内置频率抖动优化EMI
■ 内置软启动
■ 内置输入欠压自动恢复
■ 内置LEB前沿消隐功能
■ 内置斜波补偿
■ SOP-8L封装

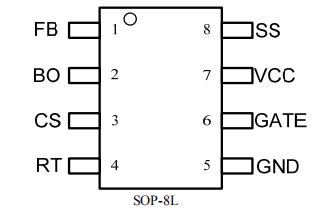

cr1252a引脚功能及封装
| 引脚 | 名称 | 输入/输出 | 描述 |
| 1 | FB | IN/OUT | 通过光耦检测输出状态。 |
| 2 | BO | IN/OUT | 检测输入线电压状态引脚。 |
| 3 | CS | IN/OUT | 峰值电流检测引脚。 |
| 4 | RT | IN/OUT | 通过外接电阻调整系统工作频率。 |
| 5 | GND | IN/OUT | 地。 |
| 6 | GATE | UT | 芯片驱动输出引脚，连接MOS的GATE端。 |
| 7 | VCC | IN/OUT | 电源。 |
| 8 | SS | IN/OUT | 通过外接电容到地实现软启动功能。 |

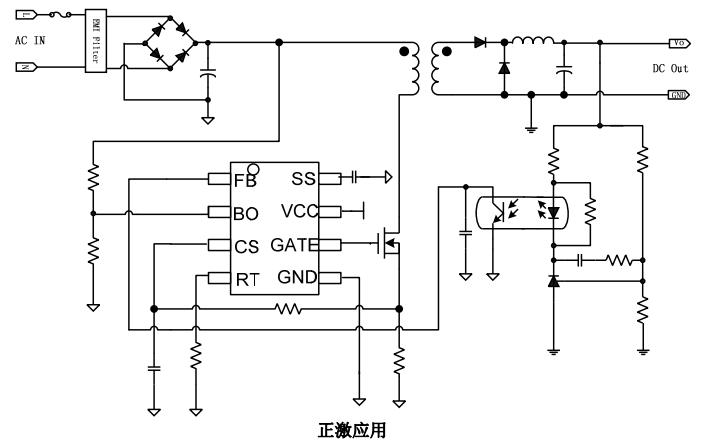

CR1252A应用电路图
应用领域
■ PC电源
■ 游戏机适配器
■ 正激转换器
CR1252A应用于正激工作的电流�？刂艻C，典型功率100W-300W，管脚封装及功能和ON/安森美NCP1252A基本一致，CR1252A是可以兼容代换ncp1252a的，更多CR1252A正激控制器芯片电气特性、产品手册等资料请向骊微电子申请。>>
