CR5149TJ副边电源芯片是一款高集成度、低待机功耗的 CCM+PFM 混合电流模式 PWM 控 制开关。CR5149TJ 轻载时会降低频率，最 低 频 率 22kHz 可避免音频噪声 。CR5149TJ提供了完整的�；すδ�，如OCP、OTP、VDD_OVP、UVLO 等。软启动功能可以减少系统启动时 MOSFET 的应力，前沿消隐时间简化了系统应用。通过频率抖动和软驱动电路的设计，降低开关噪声，简化了 EMI 设计。CR5149TJ 提供 DIP-8L的封装。
主要特点
■ 较低的启动电流 (大约3μA)
■ 全电压范围待机低于75mW
■ 满足六级能效标准
■ 内置软启动减少MOSFET应力
■ 内建同步斜坡补偿，消除次谐波振荡
■ 内建频率抖动功能，降低EMI
■ 内置65kHz开关频率
■ 轻载降低工作频率
■ VDD宽工作范围
■ VDD过压�；すδ堋 �
■ 内置前沿消隐电路
■ 逐周期过流�；ぁ �
■ 内置过温�；ぁ �
■ 过载保护
■ DIP-8L

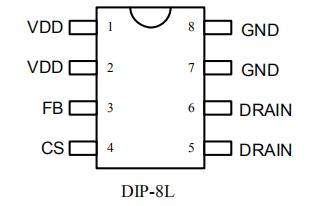

管脚及功能描述
| 引脚序号 | 符号 | 描述 |
| 1/2 | VDD | 电源脚 |
| 3 | FB | 电压反馈脚，和 CS 共同决定输出占空比，同时此脚控制系统工作率 |
| 4 | CS | 电流检测脚，连接电阻在 MOSFET 的源和地之间检测电感电流 |
| 5/6 | DRAIN | HV MOSFET 漏端引脚 |
| 7/8 | GND | 地脚 |

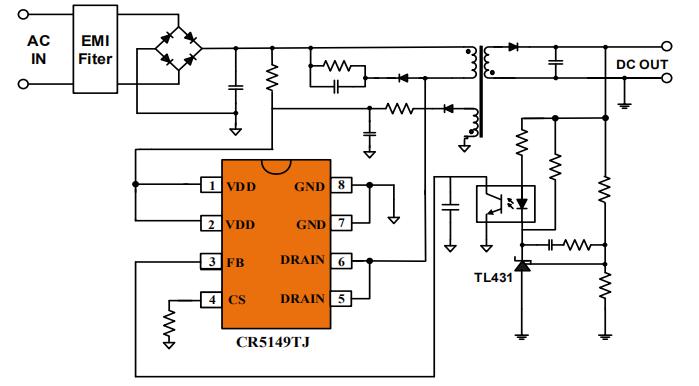

典型应用电路图
应用领域
■ 电源适配器
■ 机顶盒电源
■ 充电器
■ 存储设备电源

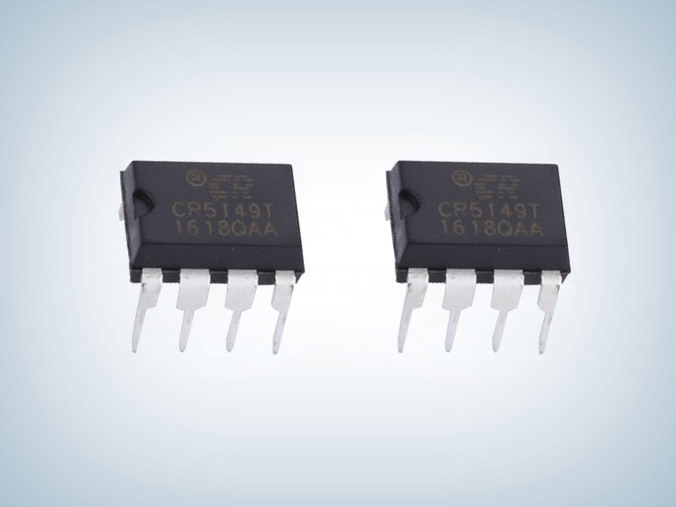

CR5149TJ副边电源芯片采用DIP-8L封装，是高性能CCM+PFM绿色节能PWM控制开关，待机功耗：<75mW，适用功率：≤18W，是 CR5249 的升级版本，更多CR5149TJ产品手册及应用资料请向骊微电子申请。>>
