12/24V外置MOS降压LED恒流驱动IC QX5241

字号：T|T
文章出处：骊微电子责任编辑：admin人气：-发表时间：2016-03-21
　LED具有发光强度大、发光效率高、节能环保、寿命长等优点而被广泛应用于汽车照明、显示器、相机闪光灯、面板背光源、景光照明和室内装饰等领域。由于LED的发光亮度与其电流大小相关，而导通电压、工作电压以及环境温度的微小变化又对LED电流有较大的影响，因此需要设计专门的驱动芯片维持LED阵列亮度的一致性。线性恒流型LED驱动电路具有结构简单、电磁干扰低、响应迅速、尺寸小及成本低等优点，因而常被应用于采用蓄电池供电的汽车电子系统中。

   泉芯科技有限公司研发的针对汽车电子的高亮度、降压、恒流LED驱动芯片QX5241，主要应用于汽车尾灯、雾灯、建筑、工业、环境照明、水底灯等LED照明。在5.5至36V输入电压范围内，可提供高达3A电流。最大20KHz辉度控制频率，滞环控制：无需补偿，5V，2mA片上稳压器。

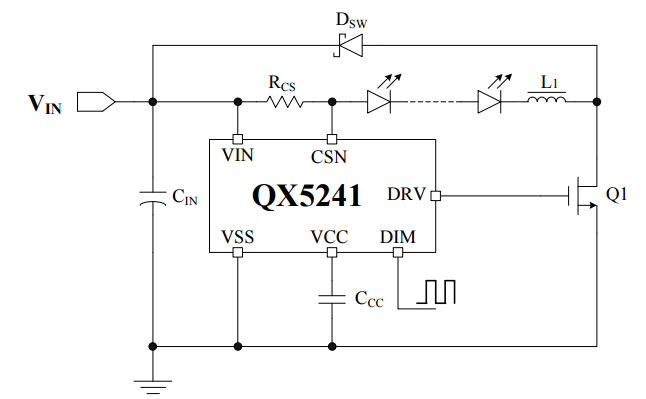

   QX5241结构原理图

    QX5241是通过外接一个电阻设定输出电流，最大可达3A，通过DIM引脚实现辉度控制功能。并采用泉芯特有的专利结构，在宽输入电压范围下，保证电流检测达到±5%的电流精度，由于采用滞环控制方式，QX5241对负载瞬变具有非�？斓南煊λ俣�，对输入电压具有高的抑制比，最高工作频率可到2MHz，工作温度范围从-40℃到125℃.

   深圳骊微电子是您电源方案的首选平台，主营品牌：士兰微、 Dialog、芯龙、华晶、赛威、技领、泉芯等进口与国产品牌，我们将为您提供最高效、最低成本、最理想的优势方案和最实惠的价格。骊微团队将为您提供最合理的方案建议。

   文章出自专业的LED驱动芯片平台—骊微电子（http://www.3r13.cn）转载请注明出
