XPD913 100W协议芯片 2A1C 三端口控制器

所属分类：FM/富满系列
品牌：FM/富满
型号：XPD913系列

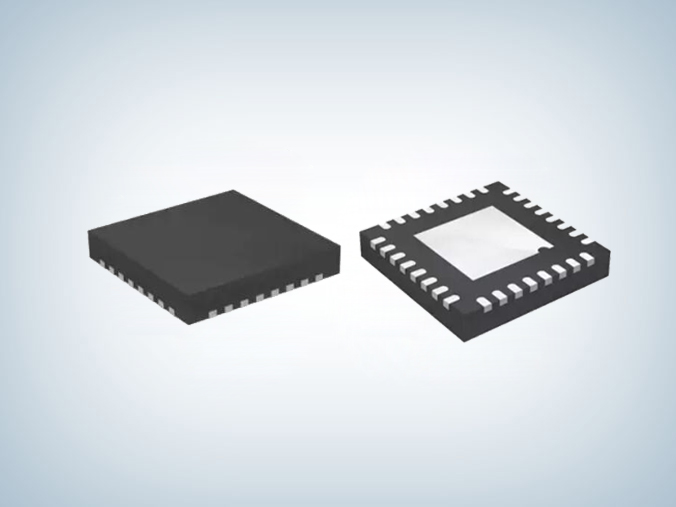

封装：QFN32 5*5
功率：100W
电流：
订购热线：0755-23087599
　　XPD913 采用 QFN32 5*5封装，是一款集成 USB Type-C、USB Power Delivery（PD） 3.1 以及 PPS、QC3.0+/3.0/2.0 快充协议、华为 FCP/SCP/HVSCP 快充协议、三星 AFC 快充协议、VOOC快充协议、MTK PE 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB 1C2A 三端口控制器，为 AC-DC 适配器、智能排插等设备提供完整的 Type-C 和 Type-A三端口充电解决方案�！　�
　　XPD913集成同步开关降压控制器，内置功率MOS。输出电压范围是3.3V 到21V，能提供最大45W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流�！　�
　　XPD913的输出具有CV/CC特性，当输出电流小于设定值，输出CV模式，输出电压恒定；当输出电流大于设定值，输出CC模式，输出电压降低�！　�
　　XPD913 具有线补功能，随着输出电流的增大会相应提高输出电压，用以补偿充电线缆内阻引起的电压下降。　　
　　XPD913 最多支持 1C2A，当Type-C和Type-A其中一个端口接入设备时，Type-C或Type-A端口都可以实现独立的快充功能。当Type-C和Type-A都接入设备时，XPD913的Type-A会将输出电压降至5V给设备供电，其中Type-C 端口仍保持快充功能。特别的，当Type-A或者 Type-C 口一直连接苹果充电线但未接入苹果手机时，其他口仍然有快充功能。作为充电器应用时，充电线会经常与充电器连接在一起。XPD913 完美解决了 Type-A 和 Type-C 口连接充电线应用时的快充难题�！　�
　　XPD913 具备非常高的可靠性。具有多种�；すδ埽菏淙牍埂⑶费贡；ぃ涑龉�、过压、欠压、短路打嗝保护等。XPD913 支持二次烧录，可实现在线升级。
　　
　　XPD913芯片特性　　
　　■ 支持USB Type-A 和Type-C多口工作模式　　
　　- 独立工作时都有快充　　
　　- C 口一直有快充　　
　　- 多口工作时，A口输出 5V - A口或C口连接苹果充电线但未接入苹果手机时，其他口仍然有快充　　
　　■ 集成同步开关降压转换器　　
　　- C 口工作时，A口工作在DCDC 模式　　
　　- C 口不工作，单A口工作在直通模式　　
　　- C 口不工作，双A口工作在DCDC模式　　
　　■ 支持USB Type-C协议　　
　　■ 支持USB Power Delivery（PD）3.1 以及PPS协议　　
　　- 通过 PD3.1 认证（TID：8780）　　
　　- PDO 可配置：5V，9V，12V，15V，20V　　
　　- 输出功率高至100W　　
　　- APDO可配置：5V Prog，9V Prog，15VProg，20V Prog　　
　　■ 支持 Quick Charge 3.0+/3.0/2.0 协议　　
　　- 支持小米CHARGE TURBO 27W 协议　　
　　■ 支持华为FCP/SCP/HVSCP 协议　　
　　■ 支持三星AFC 协议　　
　　■ 支持VOOC 协议　　
　　■ 支持MTK PE 协议　　
　　■ 支持USB BC1.2 DCP　　
　　■ 支持Apple 2.4A 充电规范　　
　　■ 集成CC、CV 控制环路　　
　　■ 支持在线升级功能　　
　　■ 支持线损补偿功能　　
　　■ 支持任意小电流设备　　
　　■ 多重保护、高可靠性　　
　　- 输入过压、欠压保护　　
　　- 输出过压、过流�；ぁ　�
　　- 短路�；ぁ　�
　　- 过温保护　　
　　- NTC　　
　　- 全引脚 ESD 4KV　　
　　■ QFN32 5*5 封装
　　

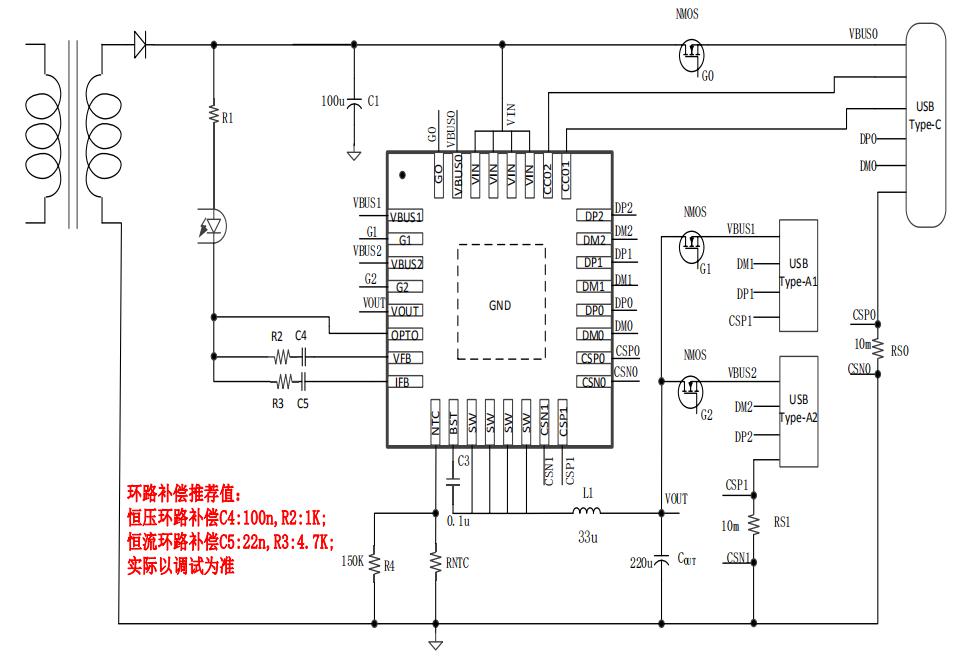

　　应用电路图
　　
　　应用领域　　
　　■ ACDC适配器　　
　　■ 智能排插　　
　　■ USB多口充电设备

　　XPD913芯片系列订购信息
料号 PDO 配置 QC 配置 封装

XPD913DPH10065TZ		 单C0高功率
PDO: 5V/3A,9V/3A,12V/3A,15V/3A,20V/5A
高功率 APDO1:3.3-16V/5A
高功率 APDO2:3.3-20V/5A
单A1/A2高功率5V/3A,9V/3A,12V/3A,20V/2.25A
低功率
PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A
低功率 APDO1:3.3-16V/3A
低功率 APDO2:3.3-20V/3.25A
低功率 多口 C0 不工作 A 口限流 5A
低功率 多口 C0 工作 A 口限流 3A




Class B



















QFN32
5K/盘

XPD913DH10065TZ		 单 C0 高功率 PDO:
5V/3A,9V/3A,12V/3A,15V/3A,20V/5A
单 A1/A2 高功率
5V/3A,9V/3A,12V/3A,20V/2.25A
低功率
PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A
低功率 多口 C0 不工作 A 口限流 5A
低功率 多口 C0 工作 A 口限流 3A



Class B

XPD913DPG6545LX		 单 C0 高功率
PDO:5V/3A, 9V/3A,12V/3A,15V/3A,20V/3.25A
高功率 APDO1:3.3-11V/3A
高功率 APDO2:3.3-21V/3A
单 A1/A2 高功率
5V/3A,9V/3A,12V/3A,20V/2.25A
低功率
PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A
低功率 APDO1:3.3-11V/3A
低功率 APDO2:3.3-21V/2.25A
低功率 多口 C0 不工作 A 口限流 4A
低功率 多口 C0 工作 A 口限流 2A




Class B
XPD913DF3520IT 单 C0 高功率
PDO:5V/3A,
9V/3A,12V/2.92A,15V/2.33A,20V/1.75A
单 A1/A2 高功率
5V/3A,9V/3A,12V/2.25A,20V/1.35A
低功率 PDO: 5V/3A,9V/2.22A,12V/1.67A
低功率 多口 C0 不工作 A 口限流 3A
低功率 多口 C0 工作 A 口限流 1A


Class B
XPD913DE3520TIT 单 C0 高功率
PDO:5V/3A,
9V/3A,12V/2.92A,15V/2.33A,20V/1.75A
单 A1/A2 高功率
5V/3A,9V/3A,12V/2.25A,20V/1.35A
低功率 PDO: 5V/2.4A,9V/2.22A,12V/1.67A
低功率 多口 C0 不工作 A 口限流 3A
低功率 多口 C0 工作 A 口限流 1A


Class B
可定制 根据客户需求定制
　　
　　XPD913 100W协议芯片是集成同步降压USB三端口控制器，单颗芯片XPD913便可实现1C2A模式，DCDC自动工作在直通模式，效率最大化，三个端口1C2A独立工作时都有快充，C口一直有快充，最高支持PD3.1 100W配置，广泛应用于100W和100W以内2A1C和1A1C市场，更多XPD913芯片系列规格书及相关应用资料请向我们申请。>>
