XPD701 100w单C口协议芯片带LINK
所属分类：FM/富满系列
品牌：FM/富满
型号：XPD701
封装：QFN16(4*4)
功率：100W
电流：5V 9V 12V 15V 20V
型号：XPD701
封装：QFN16(4*4)
功率：100W
电流：5V 9V 12V 15V 20V
订购热线：0755-23087599
XPD701 100w单C口协议芯片是一款集成 USB Type-C、USB Power Delivery（PD） 3.1 以及 PPS、QC3.0+/3.0/2.0 快充协议、华为 FCP/SCP/HVSCP 快充协议、三星 AFC 快充协议、VOOC快充协议、MTK PE 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB Type-C 单口控制器�！ �
XPD701芯片特别的集成了 XPD-LINK™互联通信专利技术。通过 XPD-LINK™互联功能，XPD701 可以简单灵活的应用在多个 Type-C 端口的充电方案中�！ �
XPD701采用外置NMOS驱动，输出电压范围是3.3V 到21V，能提供最大100W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流�！ �
XPD701 的输出具有CV/CC 特性，当输出电流小于设定值，输出CV模式，输出电压恒定；当输出电流大于设定值，输出CC模式，输出电压降低。通过一路可Sink/Source的电流源，连接到AC-DC或DC-DC的反馈引脚实现动态调节电压的功能，不管是启动还是调压过程，都具备软启动/调压功能，实现电压平顺过渡�！ �
XPD701 具有线补功能，随着输出电流的增大会相应提高输出电压，用以补偿充电线缆内阻引起的电压下降。
XPD701 100w单C口协议芯片内置的Type-C协议可以支持Type-C设备插入自动唤醒，智能识别插头的正插与反插，并实现连接。XPD701 集成的PD协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码�！ �
XPD701具备非常高的可靠性。内建多种保护机制确保设备安全：输入过压、欠压�；�，输出过流、过压、欠压、短路打嗝保护等。启动监测（VBUS 输出前会监测端口电压是否处于安全状态）；DP/DM 和 CC1/CC2 过压�；��！ �
XPD701芯片采用 QFN16(4*4)封装，支持二次烧录，可实现在线升级。
XPD701芯片特性
■ 支持 USB Type-C 协议
- 配置为 DFP(Source)
- 广播 3A/1.5A 电流
■ 支持 USB Power Delivery（PD）3.1 以及PPS 协议
- 通过 PD3.1 和 PPS 认证（TID：）
- PDO 可配置：5V，9V，12V，15V，20V
- 输出功率高至 100W
- APDO 可配置：5V Prog，9V Prog，15VProg，20V Prog
■ 支持 XPD-LINKTM多芯片互联通信技术
■ 支持 Quick Charge 3.0+/3.0/2.0+协议
- 支持小米 CHARGE TURBO 27W 协议
■ 支持华为 FCP/SCP/HVSCP 协议
■ 支持三星 AFC 协议
■ 支持 VOOC 协议
■ 支持 MTK PE 协议
■ 支持 USB BC1.2 DCP
■ 支持 Apple 2.4A 充电规范
■ 集成 CC、CV 控制环路
■ 集成对 E-Marker 线缆的识别和支持
■ 支持在线升级功能
■ 支持线损补偿功能
■ 多重�；ぁ⒏呖煽啃浴 �
- 输入过压、欠压�；ぁ �
- 输出过压、过流�；ぁ �
- 短路�；ぁ �
- 过温保护
- NTC
- 全引脚 ESD ±4KV
■ QFN16 4*4 封装
应用电路图

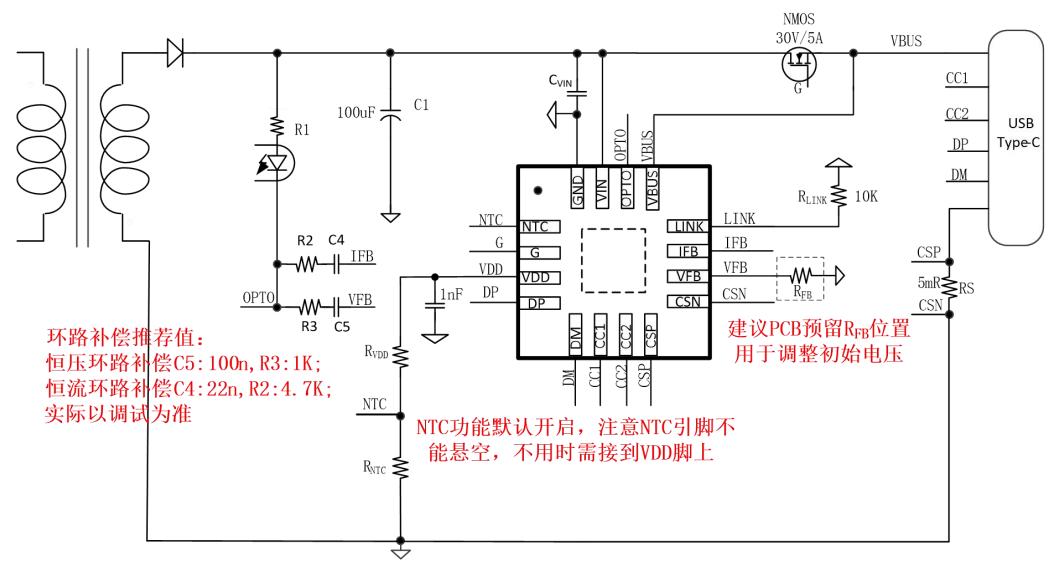

ACDC 光耦调压

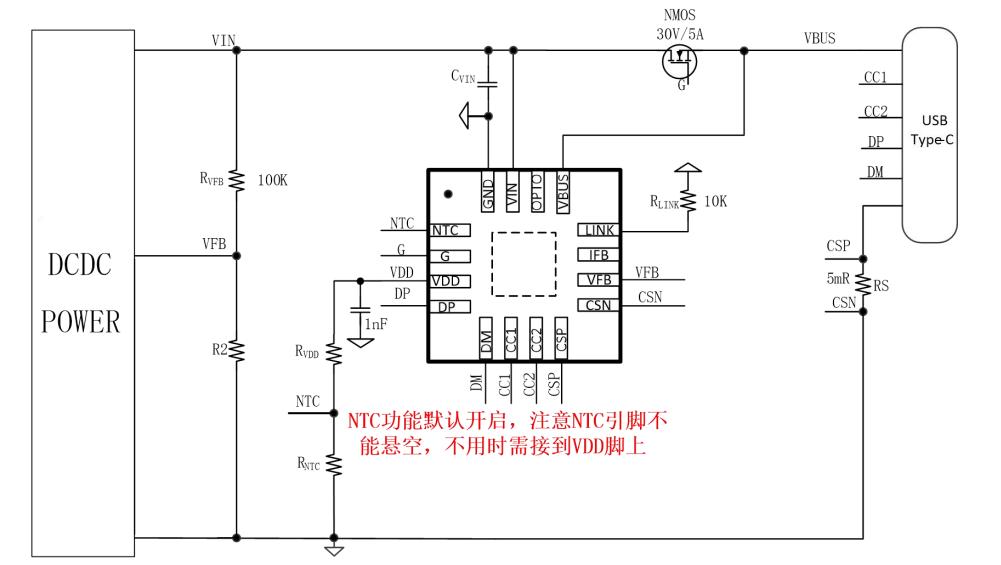

DCDC VFB 调压
应用领域
■ ACDC 适配器
■ 智能排插
■ USB 多口充电设备
XPD701芯片系列订购信息
| 料号 | PDO 和 QC 参数配置 | 封装 |
|
XPD701D3517A |
高功率 PDO:5V/3A,9V/3A ,15V/2.33A,20V/1.75A QC 高功率:5V/3A,9V/3A,12V/2.25A,20V/1.35A 低功率 PDO:5V/3A,9V/1.94A, 15V/1.16A,20V/0.87A QC 低功率:5V/3A,9V/1.65A,12V/1.25A |
QFN16 5K/盘 |
|
XPD701DPS4525 |
高功率 PDO:5V/3A,9V/3A,15V/3A,20V/2.25A 高功率 APDO1:3.3-11V/5A 高功率 APDO2:3.3-21V/2.25A QC 高功率:5V/3A,9V/3A,12V/3A,20V/2.25A 低功率 PDO:5V/3A,9V/2.77A,12V/2.08A 低功率 APDO1:3.3-11V/2.25A 低功率 APDO2:3.3-21V/1.2A QC 低功率:5V/3A,9V/2A,12V/1.5A |
|
|
XPD701DP10065 |
高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/5A 高功率 APDO1:3.3-16V/5A 高功率 APDO2:3.3-21V/5A QC 高功率:5V/3A,9V/3A,12V/3A,20V/2.25A 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 APDO1:3.3-16V/3.25A 低功率 APDO2:3.3-21V/3A QC 低功率:5V/3A,9V/3A,12V/3A,20V/2.25A |
|
| 可定制 | 根据客户需求定制 |
XPD701系列 100w单C口协议芯片是支持 XPD-LINKTM互联 USB 单口控制器，外置VBUS MOS集成 CC、CV 控制环路，E-Marker 线缆的识别和支持，支持 NTC 功能、ACDC 光耦调压和 DCDC VFB 调压 ，输出功率高至100W， 过 PD 3.1 和 PPS 认证，能通过 Link 脚通信，与 XPD_LINK 家族产品实现多口快充，可兼容代换HUSB350、SW2303、IP2723T，更多XPD701芯片系列规格书及相关应用资料请向我们申请。>>
