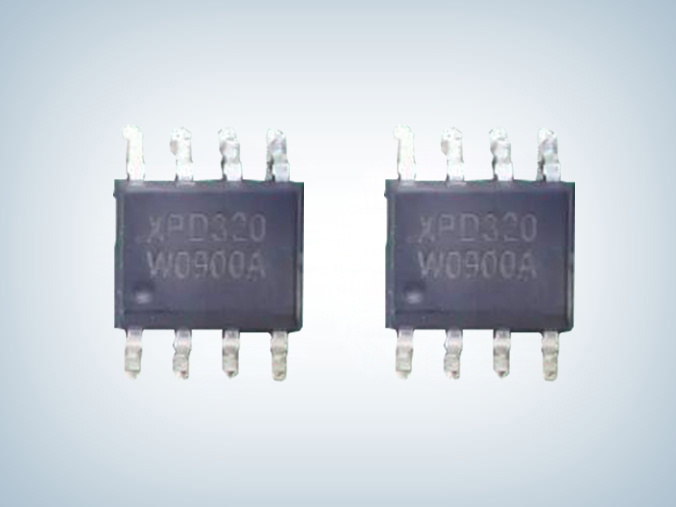

XPD320 36W 单C口快充协议芯片
所属分类：FM/富满系列
品牌：FM/富满
型号：XPD320芯片系列
封装：ESOP8
功率：36W
电流：5V，9V，12V
型号：XPD320芯片系列
封装：ESOP8
功率：36W
电流：5V，9V，12V
订购热线：0755-23087599
XPD320单C口快充协议芯片是一款集成USBType-C、USBPowerDelivery（PD3.0）以及PPS、QC3.0+/QC3.0/QC2.0快充协议、华为FCP/SCP快充协议、三星AFC快充协议、BC1.2DCP以及苹果设备2.4A充电规范的多协议端口控制器，为AC-DC适配器、车载充电器等设备提供高性价比的USBType-C端口充电解决方案。
XPD320内置的Type-C协议可以支持Type-C设备插入自动唤醒，智能识别插头的正插与反插，并实现连接。XPD320集成的PD协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。
XPD320最高支持36W输出功率，广播PDO电压可以配置为5V/9V/12V，可以配置5VProg、9VProg两档APDO电压范围。
XPD320通过一路可Sink/Source的电流源，连接到AC-DC或DC-DC的反馈引脚实现动态调节电压的功能。
XPD320采用ESOP8封装形式，有VDD欠压�；�，VBUS过压保护，DP/DM和CC1/CC2过压�；�。
XPD320芯片特性
■支持USBType-C协议
-配置为DFP（Source）
-广播3A电流
■支持USBPowerDelivery（PD3.0）以及PPS协议
-集成完整PD分层通信协议
-PDO可配置：5V，9V，12V
-输出功率高至36W
-APDO可配置：5VProg，9VProg
■支持QuickCharge2.0/3.0/3.0+协议
■支持华为FCP/SCP协议
■支持三星AFC协议
■支持OPPOVOOC协议
■支持USBBC1.2DCP
■支持Apple2.4A充电规范
■支持线损补偿功能
固定档位：0/150mV/250mV/400mV
■安全性
-过压/欠压保护
-CC1/CC2/DP/DM过压�；�
■采用ESOP8封装

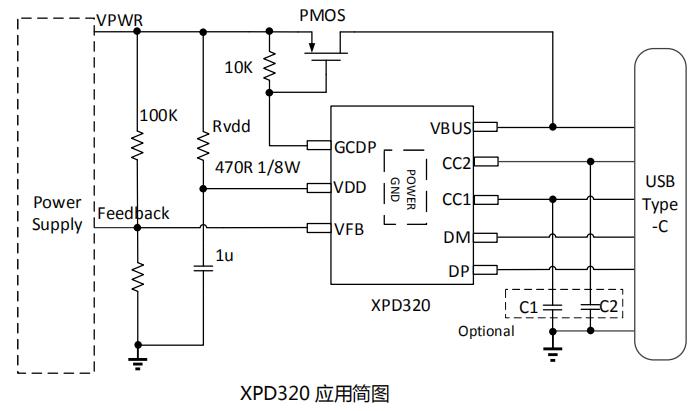

应用简图
应用领域
■AC-DC适配器
■USB充电设备
XPD320芯片系列订购信息
| 料号 | PDO 和 APDO 配置 | 印字 | 包装 |
| XPD320B18 | PDO:5V/3A,9V/2A,12V/1.5A |
XPD320 XXXXX+XX |
ESOP8
4K/盘 |
| XPD320A | PDO:5V/3A,9V/2.22A | ||
| XPD320B | PDO:5V/3A,9V/2.22A,12V/1.67A | ||
|
XPD320BP18 |
PDO:5V/3A,9V/2A,12V/1.5A APDO1：3.6-5.9V/3A APDO2：3.6-11V/1.6A |
||
|
XPD320BP |
PDO:5V/3A,9V/2.22A,12V/1.67A APDO1：3.6-5.9V/3A APDO2：3.6-11V/1.8A |
||
|
XPD320BP25 |
PDO:5V/3A,9V/2.77A,12V/2A APDO1：3.6-5.9V/3A APDO2：3.6-11V/2.25A |
||
|
XPD320BP30 |
PDO:5V/3A,9V/3A,12V/2.5A APDO1：3.6-5.9V/3A APDO2：3.6-11V/2.75A |
||
|
XPD320BP36 |
PDO:5V/3A,9V/3A,12V/3A APDO1：3.6-5.9V/3A APDO2：3.6-11V/3A |
XPD320单C口快充协议芯片采用ESOP8封装，外置VBUSMOS支持QC2.0/3.0/3.0+、AFC、FCP、SCP、PD3.0和PPS等快充协议，PDO可配置5V、9V、12V，最大输出功率高至36W。支持过压/欠压�；�，CC1/CC2/DP/DM过压保护，可兼容替代FITIPOWER/天钰FP6606C，XPD系列快充协议芯片已被公牛，贝尔金，联想，诺基亚，飞利浦，傲基，倍思，品胜，摩米士等多个品牌的数十款产品采用，更多XPD系列芯片规格书及相关应用资料请向我们申请。>>
