XPD912 100W 双C口降压协议芯片
所属分类：FM/富满系列
品牌：FM/富满
型号：XPD912

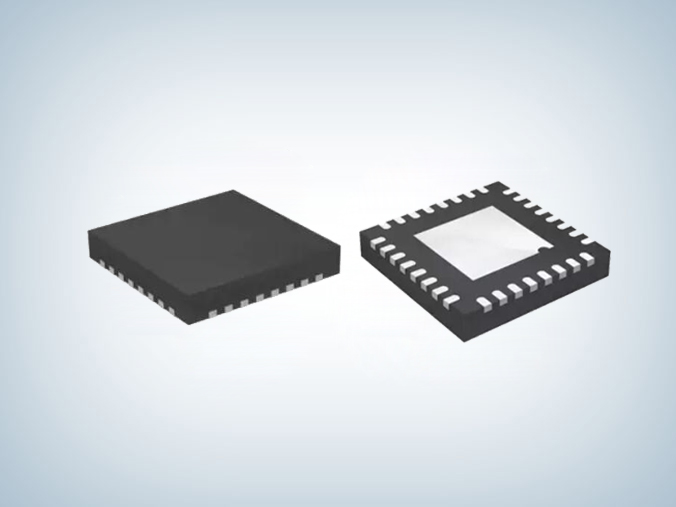

封装：QFN32 5*5
功率：100W
电流：5V，9V，12V，15V， 20V
型号：XPD912
封装：QFN32 5*5
功率：100W
电流：5V，9V，12V，15V， 20V
订购热线：0755-23087599
XPD912双C口降压协议芯片采用 QFN32(5*5)封装，是一款集成 USB Type-C、USB Power Delivery（PD） 3.1 以及 PPS、QC3.0+/3.0/2.0 快充协议、华为 FCP/SCP/HVSCP 快充协议、三星 AFC 快充协议、VOOC快充协议、MTK PE 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB 2C双端口控制器，为 AC-DC 适配器、智能排插等设备提供完整的 Type-C 双端口充电解决方案。
XPD912 集成同步开关降压控制器，内置功率 MOS。输出电压范围是 3.3V 到21V，能提供最大 65W 的输出功率，能够根据识别到的快充协议自动调整输出电压和电流。
XPD912 的输出具有 CV/CC 特性，当输出电流小于设定值，输出 CV 模式，输出电压恒定；当输出电流大于设定值，输出 CC 模式，输出电压降低�！ �
XPD912双C口降压协议芯片具有线补功能，随着输出电流的增大会相应提高输出电压，用以补偿充电线缆内阻引起的电压下降�！ �
XPD912 最多支持 2C，当 Type-C0 和 Type-C1 其中一个端口接入设备时，Type-C0或 Type-C1 端口都可以实现独立的快充功能。当 Type-C0 和 Type-C1 都接入设备时，XPD912 的 Type-C1 会将输出电压降至 5V 给设备供电，其中 Type-C0 端口仍保持快充功能。特别的，当 Type-C0 或者 Type-C1 口一直连接苹果充电线但未接入苹果手机时，其他口仍然有快充功能。作为充电器应用时，充电线会经常与充电器连接在一起。
XPD912 完美解决了 Type-C 口连接充电线应用时的快充难题， 具备非常高的可靠性。具有多种�；すδ埽菏淙牍�、欠压�；ぃ涑龉�、过压、欠压、短路打嗝�；さ�，支持二次烧录，可实现在线升级。
XPD912双C口降压协议芯片特性
■ 支持双 C 口工作模式
- 独立工作时都有快充
- C0 口一直有快充
- 多口工作时， C1 口输出 5V - C0 口或 C1 口连接苹果充电线但未接入苹果手机时，其他口仍然有快充
■ 集成同步开关降压转换器
- C0 口工作时，C1 口工作在 DCDC 模式
- C0 口不工作，C1 口工作在直通模式
■ 支持 USB Type-C 协议
■ 支持 USB Power Delivery（PD）3.1 以及PPS 协议
- 通过 PD3.1 认证（TID：8780）
- PDO 可配置：5V，9V，12V，15V， 20V
- 输出功率高至 100W
- APDO 可配置：5V Prog，9V Prog，15V Prog，20V Prog
■ 支持 Quick Charge 3.0+/3.0/2.0+协议
- 支持小米 CHARGE TURBO 27W 协议
■ 支持华为 FCP/SCP/HVSCP 协议
■ 支持三星 AFC 协议
■ 支持 VOOC 协议
■ 支持 MTK PE 协议
■ 支持 USB BC1.2 DCP
■ 支持 Apple 2.4A 充电规范
■ 集成 CC、CV 控制环路
■ 支持在线升级功能
■ 支持线损补偿功能
■ 支持任意小电流设备
■ 多重�；�、高可靠性
- 输入过压、欠压�；ぁ �
- 输出过压、过流�；ぁ �
- 短路保护
- 过温�；ぁ �
- NTC
- 全引脚 ESD 4KV
■ QFN32 5*5 封装

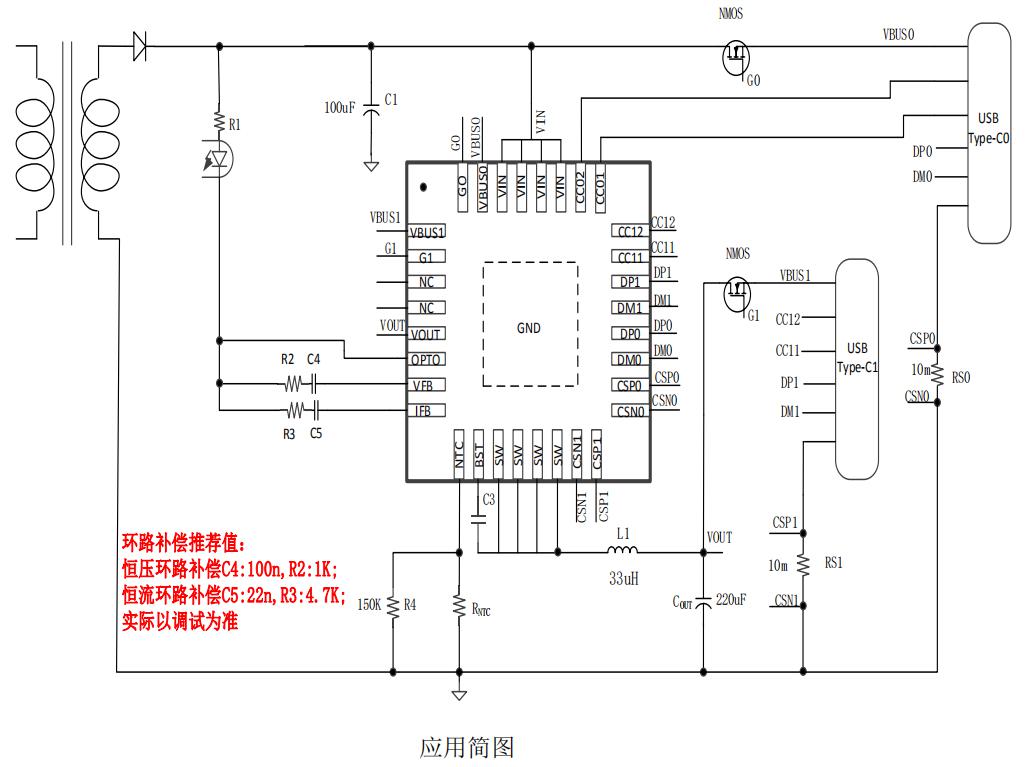

应用电路图
XPD912芯片系列选型
| 料号 | PDO 配置 | QC 配置 | 封装 |
|
XPD912DPH10065T |
单 C0/C1 高功率 PDO: 5V/3A,9V/3A,12V/3A,15V/3A,20V/5A 高功率 APDO1:3.3-16V/5A 高功率 APDO2:3.3-20V/5A C0 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 APDO1:3.3-16V/3A 低功率 APDO2:3.3-20V/3.25A C1 低功率 5V 限流 3A |
Class B |
QFN32 5K/盘 |
|
XPD912DH10065T |
单 C0/C1 高功率 PDO: 5V/3A,9V/3A,12V/3A,15V/3A,20V/5A C0 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A C1 低功率 5V 限流 3A |
Class B |
|
|
XPD912DPG6545T |
单 C0/C1 高功率 PDO:5V/3A, 9V/3A,12V/3A,15V/3A,20V/3.25A 高功率 APDO1:3.3-11V/3A 高功率 APDO2:3.3-21V/3A C0 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A 低功率 APDO1:3.3-11V/3A 低功率 APDO2:3.3-21V/2.25A C1 低功率 5V 限流 3A |
Class B |
|
|
XPD912DPF4530I |
单 C0/C1 高功率 PDO:5V/3A, 9V/3A,12V/3A,15V/3A,20V/2.25A 高功率 APDO1:3.3-11V/3A 高功率 APDO2:3.3-16V/2.8A C0 低功率 低功率 PDO: 5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 低功率 APDO1:3.3-11V/3A 低功率 APDO2:3.3-16V/2A C1 低功率 5V 限流 1A |
Class B |
|
|
XPD912DF3520I |
单 C0/C1 高功率 PDO:5V/3A,9V/3A,12V/2.92A,15V/2.33A,20V/1.75A C0 低功率 PDO: 5V/3A,9V/2.22A,12V/1.67A C1 低功率 5V 限流 1A |
Class B |
|
|
XPD912DE3520TI |
单 C0/C1 高功率 PDO:5V/3A,9V/3A,12V/2.92A,15V/2.33A,20V/1.75A C0 低功率 PDO: 5V/2.4A,9V/2.22A,12V/1.67A C1 低功率 5V 限流 1A |
Class B |
|
| 可定制 | 根据客户需求定制 | ||
应用领域
■ ACDC 适配器
■ 智能排插
■ USB 多口充电设备
XPD912双C口降压协议芯片是集成同步降压2C 双口控制器，典型应用于100W和100W以内双C市场，内部集成同步开关降压控制器、 开关功率管以及多种快充协议，双路CV/CC控制环路，更多XPD912芯片系列规格书及相关应用资料请向富满代理商骊微电子申请。>>
