XPD738BP A+C双口PD协议芯片

所属分类：FM/富满系列

品牌：FM/富满
型号：XPD738BP/XPD738DP30
封装：TSSOP16
功率：5V，9V，12V，15V，20V
电流：3A/1.5A

订购热线：0755-23087599

产品详情应用领域

　　XPD738 是一款集成 USB Type-C、USB Power Delivery（PD）2.0/3.0 以及 PPS、QC3.0+/QC3.0/QC2.0 快充协议、华为 FCP/SCP/HVSCP 快充协议、三星 AFC 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB Type-C 和 Type-A 双端口控制器�！　�

　　XPD738 内置的 Type-C 协议可以支持 Type-C 设备插入自动唤醒，智能识别插头的正插与反插，并实现连接。XPD738 集成的 PD 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。　　

　　当 Type-C 和 Type-A 其中一个端口接入设备时，Type-C 或 Type-A 端口都可以实现独立的快充功能。当 Type-C 和 Type-A 都接入设备时，XPD738 会将输出电压降至 5V 给设备供电。特别的，当 Type-A 口一直连接苹果充电线但未接入苹果手机时，Type-C 口仍然有快充功能。作为充电器应用时，充电线会经常与充电器连接在一起。XPD738 完美解决了 Type-A 和 Type-C 口连接充电线应用时的快充难题。此外，Type-A 口充饱关断电流阈值低至 10mA，可支持智能穿戴设备小电流充电�！　�

　　XPD738 通过一路可 Sink/Source 的电流源，连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压。不管是启动还是调压过程，都具备软启动功能，实现电压平顺过渡�！　�

　　XPD738 内建多种保护机制确保设备安全：包括动态过压/欠压/过流�；ぃǹ筛萆璞盖肭蟮墓ぷ鞯缪�/电流按照比例调整�；さ悖�；启动监测（VBUS 输出前会监测端口电压是否处于安全状态）�！　�

　　XPD738 集成 10mΩ VBUS 功率开关管，集成 10 mΩ 电流检测电阻，内置 VPWR 和VBUS 双放电通路，节省了外围器件，发生错误时可以快速关闭输出并恢复到安全状态�！　�

　　XPD738 双口PD协议芯片采用 TSSOP16 封装，外围简洁，很容易通过 USB PD 认证测试。

　　

　　XPD738协议芯片特性　　

　　■ 通过 USB PD3.0 认证（TID：3479）　　

　　■ 支持 USB Type -C 协议　　

　　- 配置为 DFP（Source）　　

　　- 广播 3A/1.5A 电流　　

　　■ 支持 USB Power Delivery（PD）2.0 和 3.0以及 PPS 协议　　

　　- 集成完整 PD 分层通信协议　　

　　- PDO 可配置：5V，9V，12V，15V，20V　　

　　- 输出功率高至 65W - APDO 可配置：5V Prog，9V Prog，15VProg，20V Prog　　

　　■ 支持 Quick Charge 3.0+/3.0/2.0 协议　　

　　- 支持小米 CHARGE TURBO 27W 协议　　

　　■ 支持华为 FCP/SCP/HVSCP 协议　　

　　■ 支持三星 AFC 协议　　

　　■ 支持 USB BC1.2 DCP　　

　　■ 支持 Apple 2.4A 充电规范　　

　　■ 集成恒压（CV）环路控制　　

　　■ 集成 10mΩ VBUS 通路功率开关管　　

　　■ 集成 10mΩ电流检测电阻　　

　　■ 内置 VPWR 和 VBUS 双放电通路　　

　　■ 支持线损补偿功能　　

　　■ 支持 USB Type-A 和 Type-C 双口工作模式　　

　　- 独立工作都有快充，同时工作回 5V　　

　　- A 口连接苹果充电线但未接入苹果手机时，C 口仍然有快充　　

　　■ A 口充饱关断电流阈值 10mA，小电流充电　　

　　■ 安全性　　

　　- 过压/欠压�；ぁ　�

　　- 过流�；ぁ　�

　　- 过温�；ぁ　�

　　■ CC1/CC2/DP1/DM1/DP2/DM2 过压�；ぁ　�

　　■ ESD 特性± 4KV　　

　　■ Package: TSSOP-16

　　

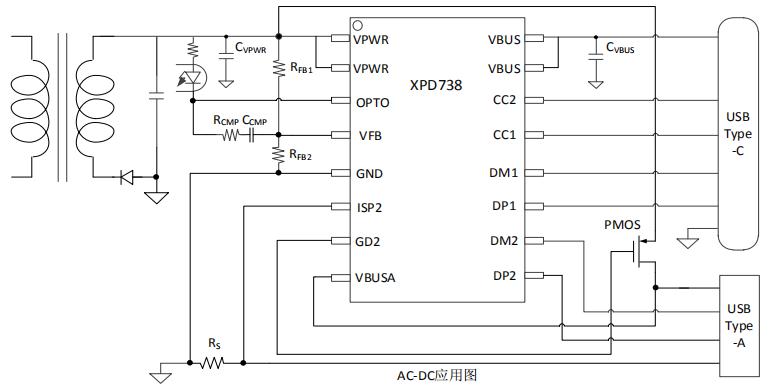

　　XPD738协议芯片AC-DC应用电路图

　　

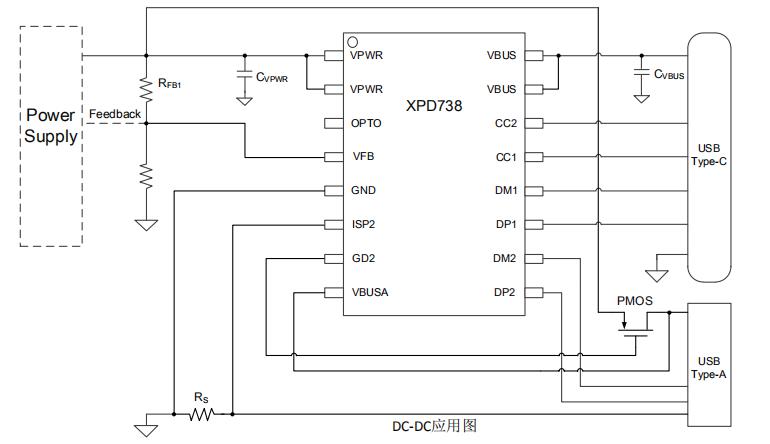

　　XPD738协议芯片DC-DC应用电路图

　　

　　应用领域　　

　　■ AC-DC 适配器　　

　　■ USB 充电设备

　　

　　XPD738 双口PD协议芯片应用在1C1A双端口充电设备，在A口连接苹果充电线但未接入苹果手机时，C口仍然有快充。XPD738BP协议芯片支持PDO : 5V/3A 9V/2.22A 12V/1.67A；APDO1 : 3.3-5.9V/3A；APDO2 : 3.3-11V/1.8A，XPD738DP30协议芯片支持PDO : 5V/3A 9V/3A 12V/2.5A 15V/2A 20V/1.5A；APDO1 : 3.3-11V/3A；APDO2 : 3.3-16V/2A，更多XPD738 USB Type-C PD 和 Type-A 双口控制器系列产品规格参数、电气特性、方案应用和 Layout 注意事项、样品及技术支持等请咨询骊微电子。>>
