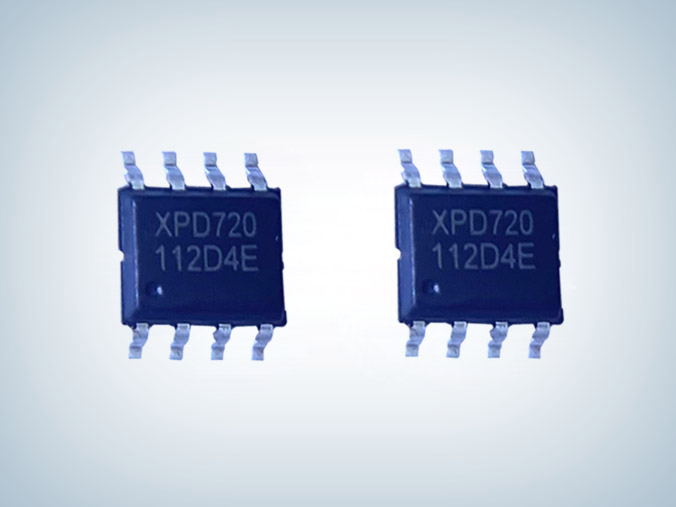

XPD720B PD/PPS多协议快充芯片
所属分类：FM/富满系列
品牌：FM/富满
型号：XPD720B
封装：ESOP8
功率：36W
电流：5V/3A, 9V/2.22A, 12V/1.67A
型号：XPD720B
封装：ESOP8
功率：36W
电流：5V/3A, 9V/2.22A, 12V/1.67A
订购热线：0755-23087599
协议芯片XPD720 是一款集成 USB Type-C、USB Power Delivery（PD）2.0/3.0 以及 PPS、QC3.0+/QC3.0/QC2.0 快充协议、华为 FCP/SCP/HVSCP 快充协议、三星 AFC 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多协议端口控制器，为 AC-DC 适配器、车载充电器等设备提供高性价比的 USB Type-C 端口充电解决方案�！ �
XPD720 内置的 Type-C 协议可以支持 Type-C 设备插入自动唤醒，智能识别插头的正插与反插，并实现连接。XPD720 集成的 PD 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码�！ �
XPD720 最高支持 36W 输出功率，广播 PDO 电压可以配置为 5V/9V/12V，可以灵活配置 5V Prog、9V Prog 两档 APDO 电压范围�！ �
XPD720 通过一路可 Sink/Source 的电流源，连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压的功能，不管是启动还是调压过程，都具备软启动/调压功能，实现电压平顺过渡�！ �
XPD720 内建多种�；せ迫繁Ｉ璞赴踩喊ǘ�/欠压/过流�；ぃǹ筛萆璞盖肭蟮墓ぷ鞯缪�/电流按照比例调整�；さ悖�；启动监测(VBUS 输出前会监测端口电压是否处于安全状态）；DP/DM 和 CC1/CC2 过压保护�！ �
协议芯片XPD720集成 10mΩ VBUS 通路功率开关管和双路放电通路，集成恒压控制环路，在发生错误时也可以更快关闭输出并恢复到安全状态。
XPD720 可以非常容易通过 USB PD 认证测试，无需为了认证增加元器件。
协议芯片XPD720采用 ESOP8 封装形式，外围无需额外的元器件即可工作，提供最优化的 BOM成本特性�！ �
协议芯片XPD720特性
■ 通过 USB PD3.0 认证（TID：3479）
■ 支持 USB Type -C 协议
- 配置为 DFP（Source）
- 广播 3A/1.5A 电流
■ 支持 USB Power Delivery（PD）2.0 和 3.0以及 PPS 协议
- 集成完整 PD 分层通信协议
- PDO 可配置：5V，9V，12V
- 输出功率高至 36W - APDO 可配置：5V Prog，9V Prog
■ 支持 Quick Charge 2.0/3.0/3.0+协议
- 支持小米 CHARGE TURBO 27W 协议
■ 支持华为 FCP/SCP/HVSCP 协议
- 支持华为 10V 高压 SCP 协议
■ 支持三星 AFC 协议
■ 支持 USB BC1.2 DCP
■ 支持 Apple 2.4A 充电规范
■ 集成恒压（CV）控制环路
■ 集成 10mΩ VBUS 通路功率开关管
■ 集成 10mΩ电流检测电阻
■ 内置 VPWR 和 VBUS 双放电通路
■ 支持线损补偿功能
■ 安全性
- 过压/欠压�；ぁ �
- 过流�；ぁ �
- 过温�；ぁ �
■ CC1/CC2/DP/DM 过压�；ぁ �
■ ESD 特性±8KV
■ 采用 ESOP8 封装

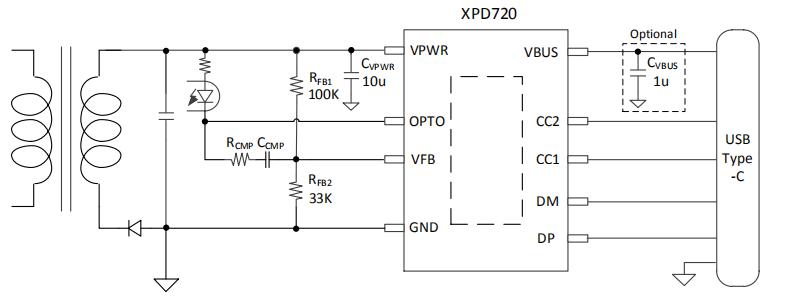

AC-DC 应用图

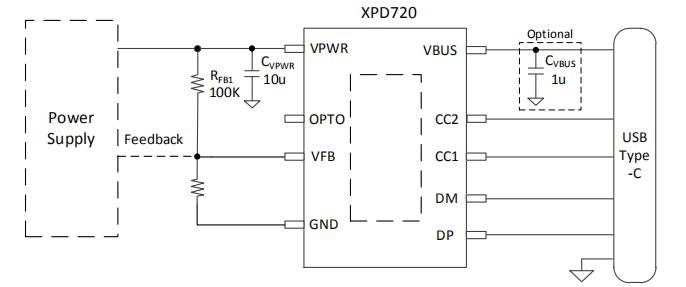

DC-DC 应用图
协议芯片XPD720应用领域
■ AC-DC 适配器
■ USB 充电设备
XPD720B PD/PPS多协议快充芯片支持QC2.0、QC3.0、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议，PDO:5V/3A, 9V/2.22A, 12V/1.67A，内部集成 10mΩ VBUS 通路功率开关管，并且集成10mΩ电流检测电阻，引脚支持过压保护，内置完善的�；すδ�，节省外围元件数量，降低成本。协议芯片XPD720系列产品更多规格参数、电气特性、应用信息和 Layout 注意事项、样品及技术支持等请咨询骊微电子。>>
