XPD319B 20w pd协议芯片
所属分类：FM/富满系列
品牌：FM/富满
型号：XPD319B
封装：SOP8
功率：36W
电流：5V/3A,9V/2.22A,12V/1.67A
型号：XPD319B
封装：SOP8
功率：36W
电流：5V/3A,9V/2.22A,12V/1.67A
订购热线：0755-23087599
XPD319 是一款集成 USB Type-C、USB Power Delivery（PD3.0）以及 PPS、QC3.0+/QC3.0/QC2.0 快充协议、华为 FCP 快充协议、三星 AFC 快充协议、BC1.2 DCP以及苹果设备 2.4A 充电规范的多协议端口控制器，为 AC-DC 适配器、车载充电器等设备提供高性价比的 USB Type-C 端口充电解决方案�！ �
XPD319 内置的 Type-C 协议可以支持 Type-C 设备插入自动唤醒，智能识别插头的正插与反插，并实现连接。XPD319 集成的 PD 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码�！ �
XPD319 最高支持 36W 输出功率，广播 PDO 电压可以配置为 5V/9V/12V，可以配置5V Prog、9V Prog 两档 APDO 电压范围�！ �
XPD319 通过一路可 Sink/Source 的电流源，连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压的功能�！ �
XPD319 有 VDD 欠压保护，VBUS 过压�；�，DP/DM 和 CC1/CC2 过压�；ぁ！ �
XPD319 采用 SOP8 封装形式。
XPD319 特性
■ 支持 USB Type -C 协议
- 配置为 DFP（Source）
- 广播 3A 电流
■ 支持 USB Power Delivery（PD3.0）以及PPS 协议
- 集成完整 PD 分层通信协议
- PDO 可配置：5V，9V，12V
- 输出功率高至 36W - APDO 可配置：5V Prog，9V Prog
■ 支持 Quick Charge 2.0/3.0/3.0+协议
■ 支持华为 FCP 协议
■ 支持三星 AFC 协议
■ 支持 USB BC1.2 DCP
■ 支持 Apple 2.4A 充电规范
■ 支持线损补偿功能
■ 固定档位：0/150mV/250mV/400mV
■ 安全性
-过压/欠压�；ぁ �
-CC1/CC2/DP/DM 过压�；ぁ �
■ 采用 SOP8 封装

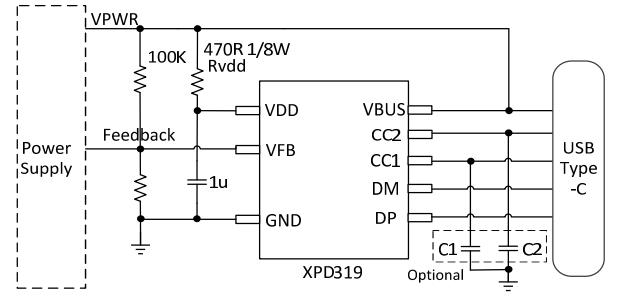

应用电路图
应用领域
■ AC-DC 适配器
■ USB 充电设备
XPD319B 20w pd协议芯片，支持PDO:5V/3A,9V/2.22A,12V/1.67A，为 AC-DC 适配器、车载充电器等设备提供高性价比的 USB Type-C 端口充电解决方案。更多XPD319B规格参数、电气特性、方案应用和 Layout 注意事项、样品及技术支持等请咨询骊微电子。>>
